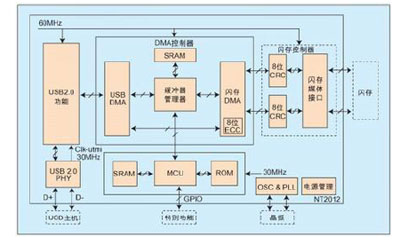

设计特点和应用电路 优芯II 号的管脚如图2 所示,USB 差分信号线DP、DM 的排列直接连接到USB 头DP、DM,避免了目前 市面上多数U

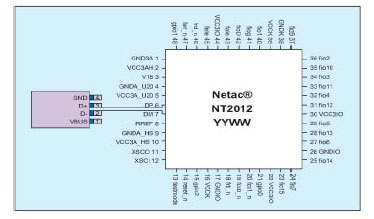

                                                               图2：优芯II 号管脚示意图

       晶体振荡器输入输出管脚(XSCI、XSCO)的排列,使得在PCB 上的布局对其他信号没有任何影响,有利于 抑制噪声。

       闪存接口信号(FIO0~FIO15)的排列对于单片8 位或单片16 位的闪存是直接连接,对于两片8 位或两片16 位的闪存,采用双面贴片,也保证了直接连接,而信号走线的最短化则提高了信号质量。

       该芯片有三组电源：模拟3.3V(VCC3A、VCC3A_U20、VCC3A_HS、GNDA、NDA_U20、GNDA_HS) 向收发器、锁相环、振荡器、内部电压调整器供电;数字3.3V 为输入输出供电;数字1.8V 向内部逻辑和 存储器供电。数字逻辑部分容易带来噪声,而模拟电路部分需要比较稳定的电源,在应用中需要通过电感或磁珠将模拟电源和数字电源隔离。(备注：这里电源是指VCC 和GND 对。某些工程师认为只是将VCC 隔离,而GND 连在一起,这种理解是不对的)。

       优芯II 号内部需要的上电复位时间为3.7us,时钟输出需要771us,时钟输出到优芯II 号正常工作需要937us。 理论上,复位时间在3.7us~771us 之内,对该芯片正常工作没有任何影响。外部复位电路调试时要考虑电源 电压稳定时间、闪存上电稳定时间、抗干扰能力等因素,参考电路如图3。

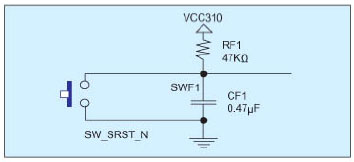

                                                                 图3：外部复位参考电路

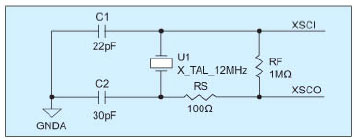

       优芯II 号外接振荡电路如图4 所示。电阻RS 常用来防止晶振被过分驱动。过分驱动晶振会渐渐损耗晶振 的接触电镀,这将引起频率的上升。可用一台示波器检测OSCO 输出脚,如果检测到一个非常清晰的正弦 波,且正弦波的上限值和下限值都符合时钟输入需要,则晶振未被过分驱动;相反,如果正弦波形的波峰、 波谷两端被削平,而使波形成为方形,则晶振被过分驱动。这时就需要用电阻RS 来防止晶振被过分驱动。

                                   &nb

       判断电阻RS 值大小的最简单方法就是串联一个5kΩ 或10kΩ 的微调电阻,从0 开始慢慢调高,一直到正 弦波不再被削平为止。通过此办法就可以找到最接近的电阻RS 值。在晶体振荡下,电阻RF≈1MΩ。相位 调节电容C1 为22pF,增益调节电容C2 为30pF。在许可范围内,C1、C2 值越低越好。C 值偏大虽有利于 振荡器的稳定,但将会增加起振时间。 应使C2 值大于C1 值,这样可使上电时,加快晶振起振。
