凌特公司(Linear Technology Corporation)日前推出了新型高性能混频器LT5560,该产品具有低功耗特点,能从低频一直到高达4GHz的频率上工作。该器件可以配置成上变频或下变频混频器,为实现广泛的高性能便携式或固定式无线系统提供了灵活性。

当配置成标称电源电流为10mA的900MHz下变频混频器时,LT5560具有+9.7dBm的高IIP3和10.1dB的噪声指数。2.6dB的高变频增益对这一性能起到了补偿作用。此外,该器件具有范围为-55dBc的端口至端口射频隔离度。

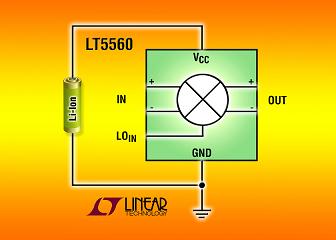

LT5560采用双平衡混频器内核设计,最大限度地提高了线性度和射频隔离度。本机振荡器(LO)端口可以用-6至+1dBm范围的单端、低电平输入驱动。此外,信号输入端口含有一个输入缓冲器,提供了较高的LO至INPUT隔离度,同时提高了变频增益。

LT5560采用具有2.7V至5.25V宽工作电压范围的单电源工作。标称静态电流为10mA,所有参数都是在这一电流上规定的。不过,LT5560的电源电流可以用单个外部电阻在低至4mA到高达13.5mA的范围内调节,这样可在功耗和线性度之间取得平衡。此外,该器件还可以用ENABLE引脚关断。在禁止工作时,该芯片一般消耗0.1uA静态电流以节省功率。
