mi=1/S*V*di*ci/106 （i for HC、NOx、CO）

       式中：mi一排出的污染物的质量;S一行使距离;V一温度为273K,大气压力为101.33KPa的基准条件下稀释排气总容积,单位：m3;di—各种污染物在温度273K,大气压力101.33 KPa时的密度;dco=1.25kg／m3;dHC=0.619kg／m3;dNO2=2.05kg／m3（排气中NOx的浓度用NO2当量表示）;ci —稀释排气中污染物的容积浓度,10-6。

       （二）控制系统的工作过程

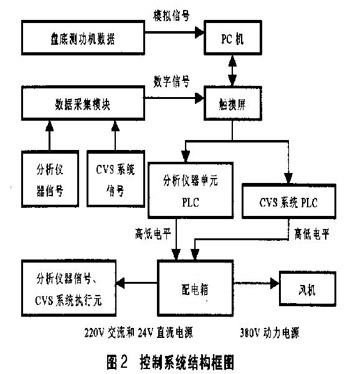

       工控机通过CVS系统和分析单元的传感器获取测量数据,通过数据采集模块转换为符合RS-485规范的数字信号,传送给触摸屏,触摸屏将测量数据通过TCP／IP协议传送给PC机（上位机）,完成数据处理工作。同时,触摸屏根据采集信号的数值判断目前的工作状态,将控制指令发送给分析单元和CVS系统的PLC。分析单元的PLC主要完成对分析仪器进行一系列气路切换、量程转换的操作,CVS系统PLC主要对CVS进行流程控制,实现自动清洗、采样等一系列功能。控制指令经PLC处理后,转换为直接的继电器开闭信号,实现打开和关闭CVS系统电磁阀、取样泵的任务。另外,配电箱还为风机提供了380V动力电的开关,可手动控制风机的启动与停止。控制系统结构框图如图2所示。

       二、系统硬件组成

       为了确保系统的准确性和可靠性,本文选用了工控领域中稳定可靠的Windows CE嵌入式操作系统作为工控机的控制核心。数据采集模块、PLC、继电器等元件性能稳定,采集和控制精度高,响应速度快。

       （一）工控机

        作为操作站的工控机基于嵌入式操作系统Windows CE和嵌入式组态软件组态王6.0（128点）开发的客户端应用程序。Windows CE嵌入式系统的优越性在于其设备管理简单高效,支持不同类别的设备,支持即插即用的管理模式和设备节能控制;处理系统的输入输出具有实时响应能力。

    &

       2．控制程序

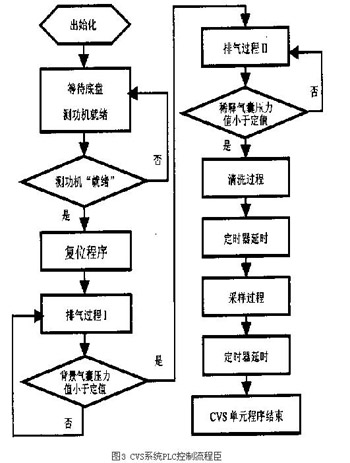

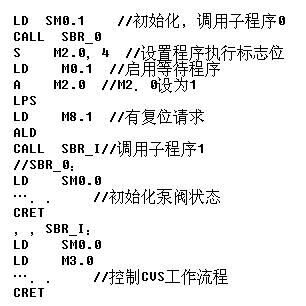

       整个控制程序我们采用程序代码编程,它较之梯形图、功能模块灵活、方便,结构紧凑。主程序模块为：


       （二）触摸屏控制程序设计

       系统中操作站我们采用触摸屏实现交互式人机对话。包括5个主要界面：系统主界面、CVS界面、分析仪器界面、报表和历史数据查询打印界面、手动界面。设计以按钮形式简便、直观地来控制PLC运行,有显示操作状态和数据、故障报警以及报表查询等功能。

       四、结束语

       整个系统完全满足汽车生产厂家现场监测汽车尾气污染物含量的要求。通过简单直观的人机对话界面实现复杂的操作,克服以往监测系统可靠性低、故障率高、操作复效率低等缺点,从而有效地提高了我国汽车生产厂家生产管理水平。
