浅谈STM32芯片行丝印含义,固件库命名规则及三大结构发展图示
内容导读:

STM32芯片上的5行丝印

1、ARM代表ARM内核,ARM后面跟着的是 X,代表芯片版本

内核是不变的

只是ST的版本

X是最终版本,就是以后这个型号就不会再升级了,有数字的代理以后还可以升级

2/3、第二行和第三行是型号

4、原厂出厂编号

5、MYS是马来西亚封装产地,641是代表2016年41周生产的

CHN是国内封装产地

STM32固件库命名规则

1、系统文件名和源文件名以‘ stm32f10x_’的形式表示。

2、在单一文件中使用的常量在该文件中定义。在多个文件中使用的常量定义在头文件中。所有常量都以大写字母表示。

3、寄存器当做常量看待,同样以大写字母表示,多数情况下,在STM3210X参考手册中使用相同的缩写。

4、外围模块的功能函数的名字,需要有相应的外围模块缩写加下划线这样的前缀,每个单词的首字符要大写。例如SPI_SendData,在一个函数名中,只允许有一条下划线,用来区分外围模块缩写和剩下的函数名。

5、使用X_InitTypeDef中指定的参数初始化X外围模块的函数,被命名为X_Init.

6、复位X外围模块的寄存器为默认值的函数,命名为X_DeInit。

7、将X_InitTypeDef结构体每个成员设置为复位值的函数,命名为x_StrucTInit.

8、用来使能或者禁止指定的X外围的函数,命名为X_Cmd。

9、用来使能或禁止指定的X外围模块的某个中断资源的函数,命名为X_ITConfig。

10、用来使能或禁止指定的X外围模块的DMA接口的函数,命名为X_DMAConfig.

11、用来设置某个外围模块的函数,总是以字符串‘Config’结尾。

12、用来检验指定X的标志是否被职位或清零的函数命名为X_GetFlagStatus.

13、用来清除某个X的标志函数,命名为X_ClearFlag

14、用来检验指定X的中断是否发生的函数,命名X_GeTITstatus

15、用来清除某个X中断挂起位的函数,命名为X_ClearITPendingBit

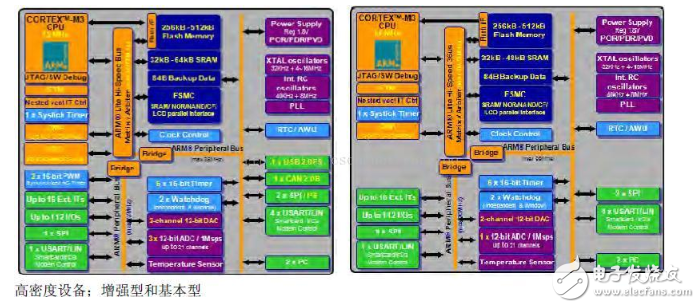

stm32三大结构发展图示


浅谈STM32芯片行丝印含义,固件库命名规则及三大结构发展图示


浅谈STM32芯片行丝印含义,固件库命名规则及三大结构发展图示


标签:STM32,寄存器,arm,
来源: 作者:工程师飞燕 时间:2018/7/28 10:02:00
