160160液晶屏+MSP430F169程序和电路图
内容导读:

  160160液晶屏+MSP430F169程序和电路图

  以MSP430F169作为控制的核心芯片,控制LCD160160液晶屏显示。可以成功显示图片,数字、字母和汉字。

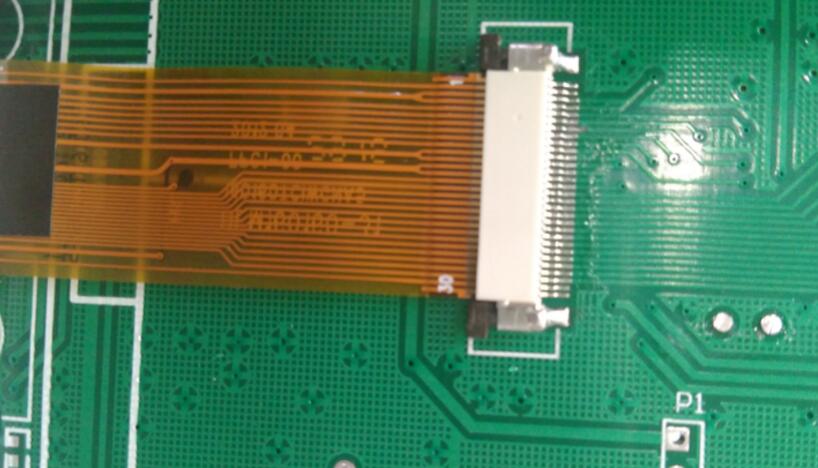

 160160液晶屏+MSP430F169程序和电路图

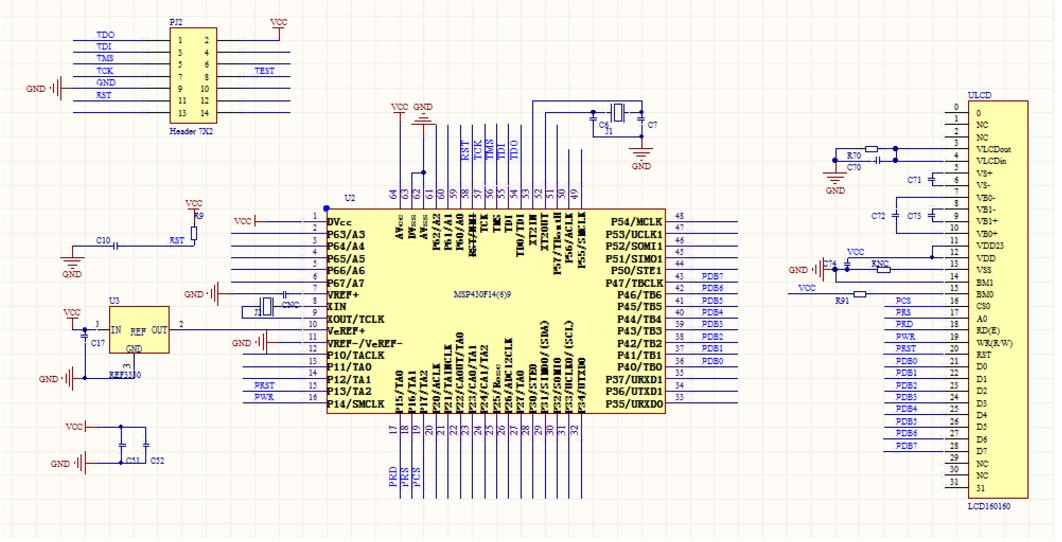

  电路图如下:

160160液晶屏+MSP430F169程序和电路图

  程序如下:

  ////////////////////////////程序主函数/////////////////////////////////////////

  voidmain(void)

  {

  InitClock();

  IO_Init();

  LCD_Init();

  LCD_Clear(0x00);

  while(1)

  {

  //电池电量标志显示

  dispdianchi0();

  dispdianchi1();

  dispdianchi2();

  dispdianchi3();

  //汉子显示,数字、字符显示

  Disp_16X16_hanzi(16,104,ya,1,0);

  Disp_16X16_hanzi(32,104,li,1,0);

  Disp_8X16_zifu(48,104,1,0,1);

  Disp_8X16_zifu(56,104,1,0,9);

  Disp_16X16_hanzi(16,120,wen,1,0);

  Disp_16X16_hanzi(32,120,du,1,0);

  Disp_8X16_zifu(48,120,1,0,4);

  Disp_8X16_zifu(57,120,1,0,6);

  Disp_8X16_zifu(66,120,1,0,10);

  Disp_8X16_zifu(74,120,1,0,11);

  Disp_8X16_zifu(83,120,1,0,12);

  Disp_8X16_zifu(92,120,1,0,13);

  Disp_8X16_zifu(81,120,1,0,14);

  Disp_8X16_zifu(90,120,1,0,15);

  Disp_8X16_zifu(99,120,1,0,16);

  Disp_8X16_zifu(108,120,1,0,3);

  Disp_8X16_zifu(117,120,1,0,3);

  Disp_8X16_zifu(126,120,1,0,3);

  Disp_8X16_zifu(135,120,1,0,3);

  //图片

  Disp_Picture(39,12,pic1,72,72,1);

  //Disp_Picture(39,12,pic2,72,73,1);

  }

  }
基于MSP430F169单片机的LED显示屏设计#e#

  基于MSP430F169单片机的LED显示屏设计

  1、系统结构框图

  本系统主要由MSP430F169单片机系统、降压整流滤波电路、稳压电路、开关调压电路、RS485通信接口电路、LED行列驱动电路、环境光检测电路、LED显示屏、上位PC计算机等构成。

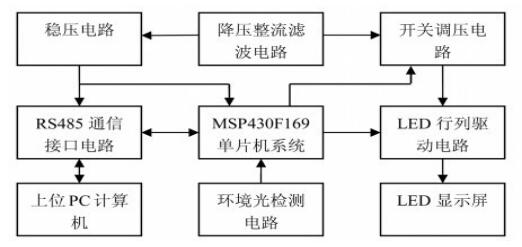

  本系统的结构框图,如图1所示。

160160液晶屏+MSP430F169程序和电路图

  图1系统结构框

  2、基本原理

  本设计采用列发送数据,行扫描的方式实现LED显示文字或图像。本方法与硬件电路相结合,达到显示屏整体亮度相对均匀的目的。

  利用光敏电阻对环境光的敏感特性,采集环境光的变化状况,将其转换成电信号并送入到单片机中,由单片机进行信号处理,并按照一定的规律控制输出PWM波的占空比。

  在单片机与LED显示屏之间加一个开关调压电路,实现单片机对显示屏的亮度调整。将调整后的PWM波对开关调压电路进行控制,从而调节显示屏的输入电压的大小,最终实现显示屏的亮度控制。

  3、电路设计

  3.1MSP430F169单片机系统电路

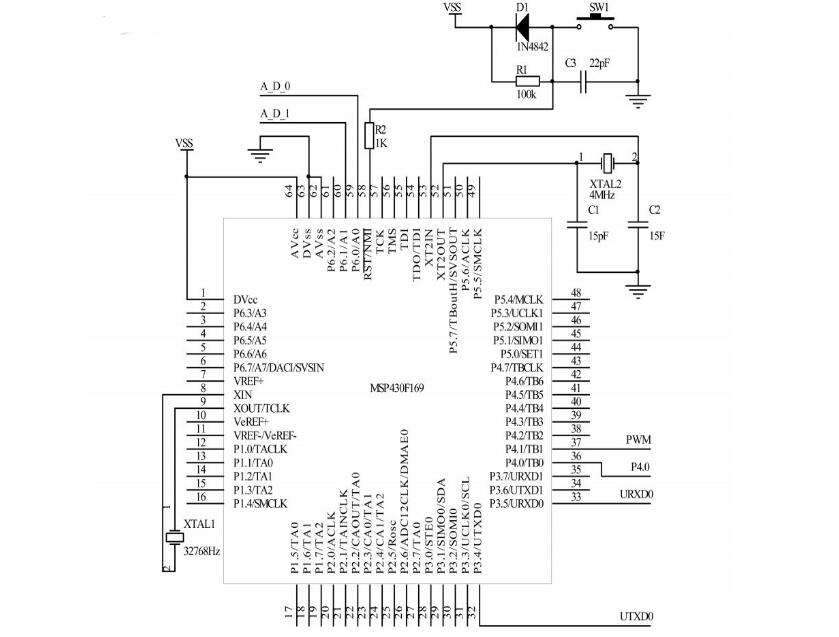

  MSP430F169单片机系统电路为主控制电路。MSP430系列单片机是美国德州仪器公司1996年开始推向市场的一种16位超低功耗的混合信号处理器(MixedSignalProcessor),该单片机具有以下几个特点:超低功耗、强大的处理能力、丰富的片内外围模块、方便高效的开发环境、系统工作稳定。由于MSP430F169单片机内部集成了12位的A/D和D/A并且产生PWM波程序简单,不再需要外加A/D电路、D/A电路和PWM波产生电路,由此简化了外围电路的设计,所以本设计选用MSP430F169单片机,如图2所示。

160160液晶屏+MSP430F169程序和电路图

  图2单片机系统电路

  3.2降压整流滤波电路

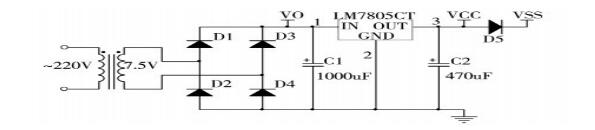

  220V交流电经过变压器降压后,由整流桥整流成单向脉动电压,经电容滤波成脉动很小的直流电压。由于该直流电压随电网电压波动,如果直接作为显示屏电源,会造成显示屏的闪烁,因此采用稳压电路对其进行稳压。7805是专用的三端稳压器件,输入滤波后的电压(U≈9V),稳压输出的5V电压(VCC)供IPIC68273使用。MSP430系列单片机电源电压范围是1.8~3.6V,因此将5V电压经二极管降压0.7V(VSS)后,供单片机系统使用。经长期实验证明,单片机系统可长期安全可靠运行,其优点是与5V供电的TTL或CMOS电路接口,不必再加电平转换电路,如图3所示。

160160液晶屏+MSP430F169程序和电路图

  图3降压整流滤波电路

  3.3开关调压电路

  利用两个NPN型晶体管组成反相放大电路以实现PMOS开关管斩波放大,用PWM波调整PMOS开关管的导通时间来控制VDD作用于显示屏的平均电压的大小,进而控制LED的亮度。

  为防止网络电压的波动对显示屏造成影响,故用定值电阻R4与R5组成分压测量电路,对电压进行精确测量控制,用于实现显示屏电压的稳定可靠,如图4所示。

  图4开关调压电路

  3.4行列驱动电路

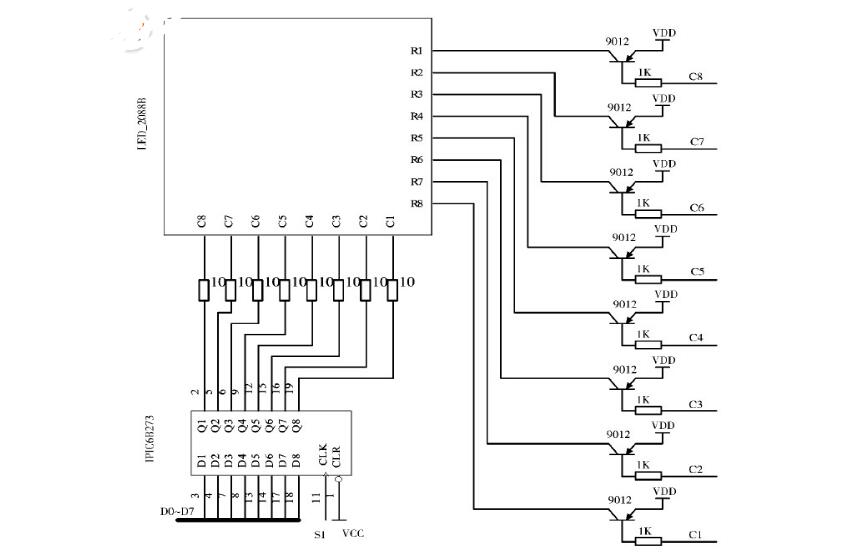

  LED显示驱动采用动态扫描驱动方式,每次只能点亮一行LED(共阳形式LED显示点阵模块),由于TPIC6B273是以OC门方式输出的,所以特别适宜选择共阳形式LED显示点阵模块做基础显示单元。行扫描电路采用4/16译码器CD4515译码形成行扫描脉冲,放大后直接形成行扫描信号,如图5所示。

160160液晶屏+MSP430F169程序和电路图

  图5单色共阳极LED驱动电路

  3.5环境光检测电路

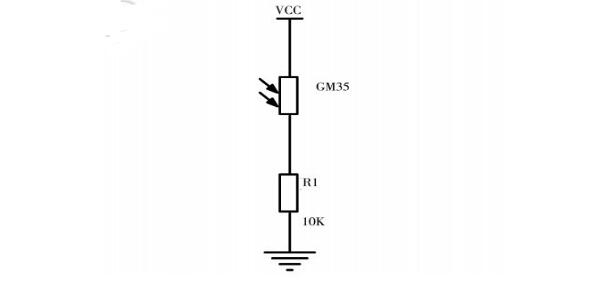

  光敏电阻是用半导体材料制成的光电器件,它没有极性。利用光敏电阻RG与定值电阻R1组成环境光检测电路,通过测量R1两端电压的变化来检测环境光强弱的变化,如图6所示。

160160液晶屏+MSP430F169程序和电路图

  图6环境光检测电路

  3.6RS485通信接口电路

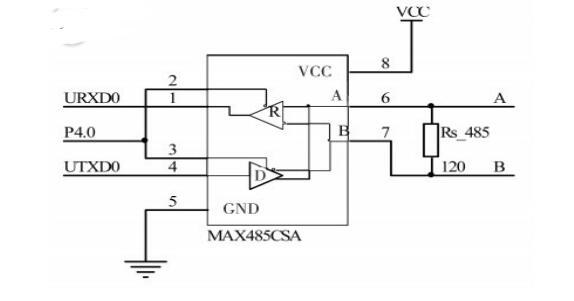

  MAX485是用于RS485通信的差分平衡收发器,由MAXIM公司生产。芯片内部包含一个驱动器和一个接收器,适用于半双工通信。上位PC机通过通信接口电路与单片机系统进行通信,如图7所示。

160160液晶屏+MSP430F169程序和电路图

  图7RS485通信接口电路

  4、程序设计

  环境光自适应LED显示屏控制程序使用IAR软件,利用C语言进行编写,如图8所示。

160160液晶屏+MSP430F169程序和电路图

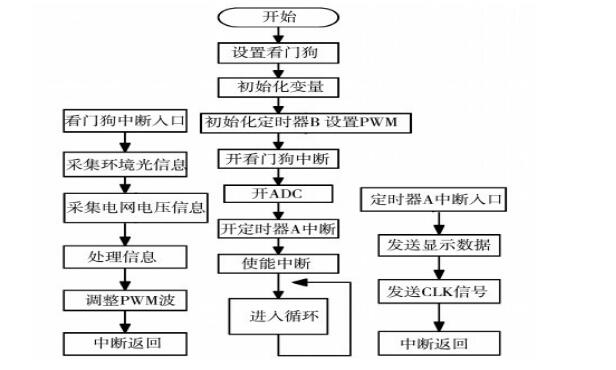

  图8环境自适应LED显示屏程序框

  5、结论

  本文所论述的环境光自适应LED显示屏,可随环境光的变化而改变亮度,使显示屏不至于太过刺眼或者太暗,同时有效地控制了能耗,使电源效率达到75%以上,本系统达到了预期的实验目的。通过改进,可应用于学校、商场、工厂、证券交易等场所的显示,本系统的研究有着极其实用的价值和良好的发展前景。
