关于contiki系统到STM32的移植
内容导读:

 关于contiki系统到STM32的移植

1.conTIki简介

“ConTIki是一个小型的,开源的,极易移植的多任务操作系统。它专门设计以适用于一系列的内存优先的网络系统,包括从8位电脑到微型控制器的嵌入系统。它的名字来自于托尔·海尔达尔的康提基号。ConTIki只需几kilobyte的代码和几百字节的内存就能提供多任务环境和内建TCP/IP支持。

2.移植前的准备

首先建立一个最简单工程。一个最简单的任务莫过于LED闪烁了,从学习51单片机开始,到AVR,到ARM,从移植uCOS到移植conTIki。LED闪烁无疑是最棒的任务。假设这个任务就是LED点亮1秒,然后LED熄灭1秒。Contiki的采用事件驱动机制,那么如何才能够产生“事件“呢。答案只有两个:第一,通过时钟定时,定时事件到就产生一个事件;第二,通过某种中断,某个中断发生,就产生某个事件例如外部中断。那么移植contiki到底要做哪些工作呢。先来回顾一下uCOS在STM32移植,uCOS的移植也就是做了两件事情,第一,在PendSV这个异常中断中,保存上下文;第二,使用systick提供系统时钟。由于contiki是非抢占的操作系统,所以移植时并不需要PendSV中保存上下文。那么时钟一定是必要的,移植contiki的移植重点就应该在systick上。

先上全部的代码,给大家一个整体的印象。

#include "stm32f10x.h"

#include <stdint.h>

#include <stdio.h>

#include <debug-uart.h>

#include <clock.h>

#include <sys/process.h>

#include <sys/procinit.h>

#include <etimer.h>

#include <sys/autostart.h>

unsigned int idle_count = 0;

void led_init();



PROCESS(blink_process, "Blink");

AUTOSTART_PROCESSES(&blink_process);

PROCESS_THREAD(blink_process, ev, data)

{

  PROCESS_BEGIN();

  while(1)

 {

   static structetimer et;

   etimer_set(&et, CLOCK_SECOND);

   PROCESS_WAIT_EVENT_UNTIL(etimer_expired(&et));

   //打开LED

   GPIO_ResetBits(GPIOC,GPIO_Pin_6);

   printf("LEDON\r\n");

   etimer_set(&et, CLOCK_SECOND);

   PROCESS_WAIT_EVENT_UNTIL(etimer_expired(&et));

   //关闭LED

   GPIO_SetBits(GPIOC,GPIO_Pin_6);

   printf("LEDOFF\r\n");

 }

  PROCESS_END();

}



int main()

{

  dbg_setup_uart();

  led_init();

  printf("Initialising\r\n");

  clock_init();

  process_init();

  process_start(&etimer_process,NULL);

  autostart_start(autostart_processes);

  //process_start(&blink_process,NULL);

  printf("Processesrunning\r\n");

  while(1) {

   do

   {

   }

   while(process_run()> 0);

   idle_count++;

   /* Idle! */

   /* Stop processor clock */

   /* asm("wfi"::); */

 }

  return 0;

}

void led_init()

{

  GPIO_InitTypeDef GPIO_InitStructure;

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

  //PC6 推挽输出

  GPIO_InitStructure.GPIO_Pin= GPIO_Pin_6;

  GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz;

  GPIO_InitStructure.GPIO_Mode= GPIO_Mode_Out_PP;

  GPIO_Init(GPIOC,&GPIO_InitStructure);

}

3.寻找一些线索

阅读contiki-2.5 源码中,stm32移植的相关内容分散在两个文件夹中,第一, cpu\arm\stm32f103,这个文件夹存放的stm32移植的相关文件;第二,platform\stm32test,这个文件夹中有一个不是那么完整的例子。具体的源码如下:

#include <stm32f10x_map.h>

#include <stm32f10x_dma.h>

#include <gpio.h>

#include <nvic.h>

#include <stdint.h>

#include <stdio.h>

#include <debug-uart.h>

#include <sys/process.h>

#include <sys/procinit.h>

#include <etimer.h>

#include <sys/autostart.h>

#include <clock.h>



unsigned int idle_count = 0;



int

main()

{

  dbg_setup_uart();

  printf("Initialising\n");



  clock_init();

  process_init();

  process_start(&etimer_process,NULL);

  autostart_start(autostart_processes);

  printf("Processesrunning\n");

  while(1) {

   do {

   } while(process_run()> 0);

   idle_count++;

   /* Idle! */

   /* Stop processor clock */

   /* asm("wfi"::); */

 }

  return 0;

}

简单分析一下,首先文件中包含了一些头文件。看着有点熟悉,应该是V2.0库的头文件,后面的移植工作会全部替换掉,使用V3.4的库文件。在main函数中,第一步初始化串口并通过串口发送某些信息。接着,初始化时钟,通过跟踪源代码,发现clock_init函数位于cpu\arm\stm32f103文件夹中的clock文件夹中。具体的函数如下:

void

clock_init()

{

  NVIC_SET_SYSTICK_PRI(8);

  SysTick->LOAD= MCK/8/CLOCK_SECOND;

  SysTick->CTRL= SysTick_CTRL_ENABLE | SysTick_CTRL_TICKINT;

}

这段代码的原理也非常的简单,初始化systick定时器。其功能是每秒发生CLOCK_SECOND次溢出。配置了systick也少不了systick中断了,systick的中断的源码如下: 在systick中断中不断更新了etimer,有了时钟contiki就可以运行了。

4.开始移植 先在clock源文件中添加头文件

#include "stm32f10x.h"

#include "stm32f10x_it.h"

删除原来的

#include<stm32f10x_map.h>

#include <nvic.h>

把systick初始化改成

void

clock_init()

{

  if (SysTick_Config(SystemCoreClock / CLOCK_SECOND))

 {

    while(1);

 }

}

把systick中断改为

void SysTick_Handler(void)

{

  current_clock++;

  if(etimer_pending()&& etimer_next_expiration_time()<= current_clock) {

   etimer_request_poll();

   // printf("%d,%d\n",clock_time(),etimer_next_expiration_time     ());

 }

  if (--second_countdown== 0) {

   current_seconds++;

   second_countdown = CLOCK_SECOND;

 }

}

最后,把stm32f10x_it.c的void SysTick_Handler(void){}删除。。 再来配置一下debug接口。配置串口位于debug_uart文件中,我把原代码中的DMA相关代码删除,只剩串口初始化和fputc函数。具体的代码如下:

void

dbg_setup_uart_default()

{

  USART_InitTypeDef USART_InitStructure;

  GPIO_InitTypeDef GPIO_InitStructure;



  //使能GPIOA时钟

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA\

                        | RCC_APB2Periph_USART1 ,ENABLE);



  //PA9 TX1 复用推挽输出

  GPIO_InitStructure.GPIO_PinGPIO_Pin_9;

  GPIO_InitStructure.GPIO_SpeedGPIO_Speed_50MHz;

  GPIO_InitStructure.GPIO_ModeGPIO_Mode_AF_PP;

  GPIO_Init(GPIOA,&GPIO_InitStructure);

  //PA10 RX1 浮动输入

  GPIO_InitStructure.GPIO_PinGPIO_Pin_10;

  GPIO_InitStructure.GPIO_SpeedGPIO_Speed_50MHz;

  GPIO_InitStructure.GPIO_ModeGPIO_Mode_IN_FLOATING;

  GPIO_Init(GPIOA,&GPIO_InitStructure);



  USART_InitStructure.USART_BaudRate9600;

  USART_InitStructure.USART_WordLengthUSART_WordLength_8b;

  USART_InitStructure.USART_StopBitsUSART_StopBits_1;

  USART_InitStructure.USART_ParityUSART_Parity_No;

  USART_InitStructure.USART_HardwareFlowControlUSART_HardwareFlowControl_None;

  USART_InitStructure.USART_ModeUSART_Mode_Rx | USART_Mode_Tx;

  USART_Init(USART1,&USART_InitStructure);



  //使能USART1

  USART_Cmd(USART1,ENABLE);

}



int fputc(intch, FILE* f)

{

  USART_SendData(USART1,(uint8_t)ch);

  while(USART_GetFlagStatus(USART1, USART_FLAG_TXE)== RESET );

  return ch;

}

5.新建一个任务

通过上网搜索和阅读书籍,我写了以下任务。

PROCESS(blink_process, "Blink");

AUTOSTART_PROCESSES(&blink_process);

PROCESS_THREAD(blink_process, ev, data)

{

  PROCESS_BEGIN();

  while(1)

 {

   static structetimer et;

   etimer_set(&et, CLOCK_SECOND);

   PROCESS_WAIT_EVENT_UNTIL(etimer_expired(&et));

   //打开LED

   GPIO_ResetBits(GPIOC,GPIO_Pin_6);

   printf("LEDON\r\n");

   etimer_set(&et, CLOCK_SECOND);

   PROCESS_WAIT_EVENT_UNTIL(etimer_expired(&et));

   //关闭LED

   GPIO_SetBits(GPIOC,GPIO_Pin_6);

   printf("LEDOFF\r\n");

 }

  PROCESS_END();

}

该任务是从contiki-2.5中例子修改而来的。任务非常的简单,打开LED,通过串口发送提示信息,然后关闭LED,通过串口发送提示信息。

【1】PROCESS(blink_process,"Blink");相关于函数的声明

【2】AUTOSTART_PROCESSES(&blink_process);是指该任务自动启动,也可以调用process_start函数启动任务。AUTOSTART_PROCESSES其实也是一个宏东定义:

#if ! CC_NO_VA_ARGS

#if AUTOSTART_ENABLE

#define AUTOSTART_PROCESSES(...)                       \

struct process * const autostart_processes[]= {__VA_ARGS__, NULL}

#else //AUTOSTART_ENABLE

#define AUTOSTART_PROCESSES(...)                       \

extern int _dummy

#endif //AUTOSTART_ENABLE

#else

#error "C compiler must support __VA_ARGS__ macro"

#endif

要想使用它的话,还需要添加AUTOSTART_ENABLE定义。

#define AUTOSTART_ENABLE 1

最后请大家不要忘记LED相关IO口的初始化操作。请查看前文代码。

6.实验结果

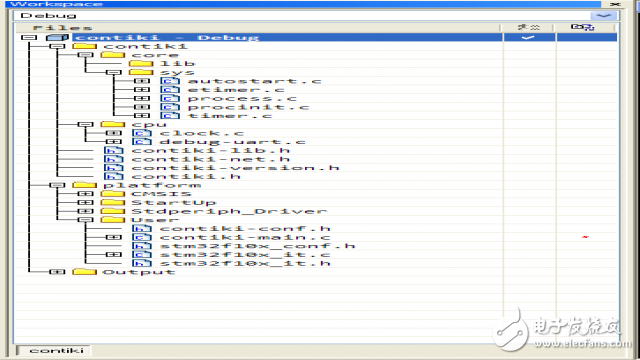

先给出contiki的IAR 工程目录和文件目录

31

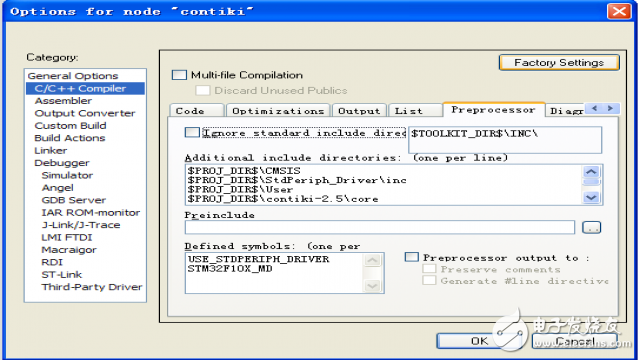

再来一个头文件包含路径:

33

$PROJ_DIR$\CMSIS

$PROJ_DIR$\StdPeriph_Driver\inc

$PROJ_DIR$\User

$PROJ_DIR$\contiki-2.5\core

$PROJ_DIR$\contiki-2.5\core\sys

$PROJ_DIR$\contiki-2.5\core\lib

$PROJ_DIR$\contiki-2.5\cpu

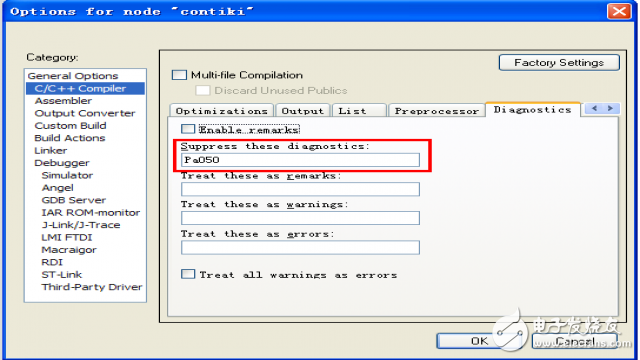

【小技巧】在编译文件的时候会发生一些莫名奇妙的警告,这个警告产生的原因是 linux的文件换行和window文件换行不同! 采用以下方法可以屏蔽这个警告,如下图所示:

34

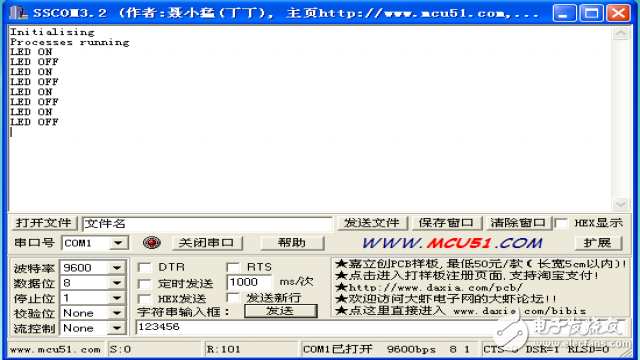

如果移植顺利的话,就可以看到以下实验结果。

35

写到这里你会发现,contiki的移植还是非常简单的。
