PIC单片机与AD5410芯片控制系统输出4-20mA电流信号的设计
内容导读:

仪表、传感器输出的电流信号多为4-20mA,为什么是4-20mA呢?因为4-20mA的传感器多为两线制,即信号线和电源线公用两根线,如果起点是0mA就这导致无法区分信号是0mA,还是传感器不工作;另外,起点是4mA也利于系统判断传感器是否掉电或者是短线。

那4-20mA的电流信号该如何产生呢,在数字电路高度发展的今天以单片机为核心的系统比比皆是,但是单片机是数字信号,而电流是模拟信号,这就需要用到DA转换,即数字信号转换为模拟信号。

目前,单片机要控制系统输出4-20mA的电流信号的常用方案为:

今天要推荐一款芯片:AD5410,该芯片是ANGLOG DEVICE生产的,单通道12位串行输入的DAC芯片,与单片机的通信方式为SPI总线,单片机只需要将数值通过SPI写给AD5410即可输出相应的电流值。其供电范围为:10.8-40V。

PIC单片机与AD5410芯片控制系统输出4-20mA电流信号的设计

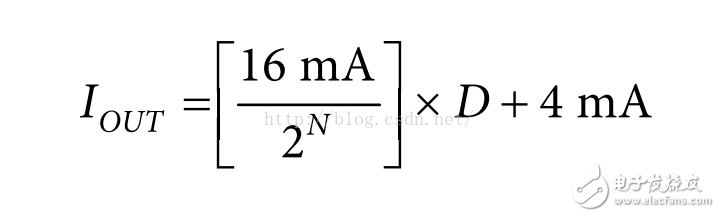

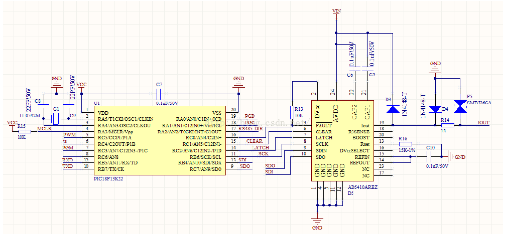

上图是PIC单片机为核心设计的一款4-20mA电流输出的产品,AD5410具有丰富的错误诊断机制,可以大大提高设计的抗干扰性。电流输出公式如下:

PIC单片机与AD5410芯片控制系统输出4-20mA电流信号的设计

N:DA转换的分辨率,该芯片为12位;

D:为载入DAC码的十进制等效值;
来源;21ic

标签:ad5410,数字信号,模拟信号,PIC单片机,
来源:工程师周亮 作者:21ic 时间:2019/10/9 16:49:00
