如何模拟实现应用在数据采集系统中的89C51单片机I/O口串行通信?
内容导读:

MCS51是指由美国INTEL公司(对了,就是大名鼎鼎的INTEL)生产的一系列单片机的总称,这一系列单片机包括了好些品种,如8031,8051,8751,8032,8052,8752等,其中8051是最早最典型的产品,该系列其它单片机都是在8051的基础上进行功能的增、减、改变而来的,所以人们习惯于用8051来称呼MCS51系列单片机,而8031是前些年在我国最流行的单片机,所以很多场合会看到8031的名称。

1.串行接口的基本通信方式

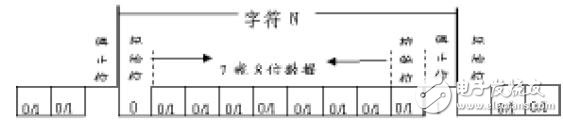

串行接口的有异步和同步两种基本通信方式。异步通信采用用异步传送格式,如图1 所示。数据发送和接收均将起始位和停止位作为开始和结束的标志。在异步通信中,起始位占用一位(低电平)。

如何模拟实现应用在数据采集系统中的89C51单片机I/O口串行通信

异步通信采用用异步传送格式

用来表示字符开始。其后为7 或8 位的数据编码,第8 位通常做为奇偶校验位。最后为停止位(高电平)用来表示字符传送结束。上述字符格式通常作为一个串行帧,如无奇偶校验位,即为常见的N.8.1帧格式。串行通信中,每秒传送的数据位称为波特率。如数据传送的波特率为1200 波特,采用N.8.1 帧格式(10 位),则每秒传送字节为120 个,而字节中每一位传送时间即为波特率的倒数:T=I/1200=0.833ms。同样,如数据传送的波特率为9600 波特,则字节中每一位传送时间为T=1/9600=0.104 ms。

2.硬件电路

89C51是一种带4K字节闪烁可编程可擦除只读存储器(FPEROM—Falsh Programmable and Erasable Read Only Memory)的低电压、高性能CMOS8位微处理器,俗称单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造技术制造,与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中,ATMEL的89C51是一种高效微控制器,89C2051是它的一种精简版本。89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

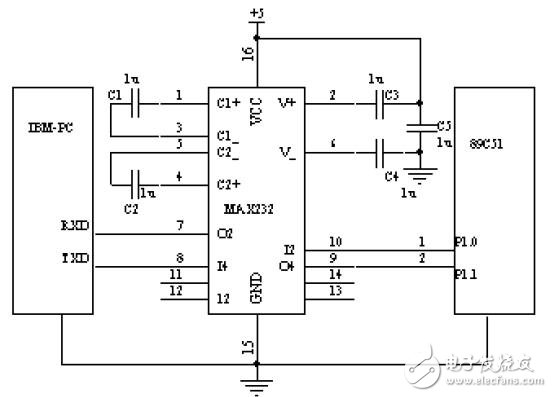

89C51 单片机通过普通I/O 口与PC 机RS232 串口实现通信的硬件接口电路如图2 所示。由于PC 系列微机串行口为RS232C 标准接口,与输入、输出均采用TTL 电平的89C51 单片机在接口规范上不一致,因此TTL电平到RS232 接口电平的转换采用MAXIM 公司的MAX232 标准RS232接口芯片,该芯片可以用单电压(+5V)实现RS232接口逻辑“1”(-3V~215V)和逻辑“0”(+3V~15V)的电平转换。图中89C51 的P1.0 模拟发送端,P1.1 模拟接收端。

如何模拟实现应用在数据采集系统中的89C51单片机I/O口串行通信

3.接口程序设计

软件设计中,89C51 单片机的P1.0 和P1.1 口分别模拟串行通信的发送和接收,其接口程序主要由INPUT 发送子程序和OUTPUT接收子程序组成。通信速率1200 bit /s,帧格式为N.8.1。发送时,先发送一个起始位(低电平),接着按低位在先的顺序发送8 位数据,最后发送停止位。接收时,先判断P1.1 接收端口是否有起始低电平出现,其中软件编写要严格按照异步通信的时序进行,每bit 位传送时间间隔按通信速率1200 bit /s计算为833μs。

其模拟串行通信程序清单见下,系统要求单片机晶振为6M。程序清单如下:

TXD EQU P1.0

RXD EQU P1.1 ;定义89C51 P1.0 为发送端,P1.1 为接收端

ORG 0000H

AJMP MAIN

ORG 0100H

MAIN: MOV A, #30H

MOV R5,#N

SETB RXD ;P1.0 置高

TX: LCALL INPUT ;调用发送子程序,将寄存器A 中内容发给PC 机

SETB TXD ;P1.1 置高

MOV R0,#40H

RX: LCALL OUTPUT ;调用接收子程序,将接收的N 个数据存放在以40H开始的地址中

MOV @R0,A

INC R0

DJNZ R5, RX ;N 个数据接收结束,则等待,否则转RX 继续接收

3

AJMP $

;**************延时833μs 子程序*****

DEL833: MOV R7 ,#205

MS11: DJNZ R7,MS11

RET

; **********************************

;******** 89C51发送数据给PC 机子程序****

INPUT: CLR C

MOV TXD,C ;发送起始位

LCALL DEL833 ;延时

MOV R3,#8

REP: RRC A

MOV TXD ,C

LCALL DEL833

DJNZ R3,REP ;发送8 位数据

SETB C ;发送停止位

MOV TXD,C

LCALL DEL833

RET

;********从PC 机接收数据子程序********

OUTPUT: JB RXD, $ ; 判断是否有起始位出现

LCALL DEL833

MOV R3,#8

OUT: MOV C ,RXD

RRC A

LCALL DEL833

DJNZ R3,OUT ; 接收8 位数据

JNB RXD ,$ ; 判断是否有停止位出现

RET

本文介绍的用 89C51 单片机I/O 口模拟实现串行通信的方法,已成功地应用在某电压数据采集系统中,这样的进步,让这项技术有了更加高的期待性,在社会上也有了很好的反应,这样就让这个研究成果有了很好的作用。
