浅谈MSP430单片机的8大输出方式
内容导读:

1 输出模式0 输出模式:输出信号OUTx由每个捕获/比较模块的控制寄存器CCTLx中的OUTx位定义,并在写入该寄存器后立即更新。最终位OUTx直通。

2 输出模式1 置位模式:输出信号在TAR等于CCRx时置位,并保持置位到定时器复位或选择另一种输出模式为止。

3 输出模式2 PWM翻转/复位模式:输出在TAR的值等于CCRx时翻转,当TAR的值等于CCR0时复位。

4 输出模式3 PWM置位/复位模式:输出在TAR的值等于CCRx时置位,当TAR的值等于CCR0时复位。

浅谈MSP430单片机的8大输出方式

5 输出模式4 翻转模式:输出电平在TAR的值等于CCRx时翻转,输出周期是定时器周期的2倍。

6 输出模式5 复位模式:输出在TAR的值等于CCRx时复位,并保持低电平直到选择另一种输出模式。

7 输出模式6 PWM翻转/置位模式:输出电平在TAR的值等于CCRx时翻转,当TAR值等于CCR0时置位。

8 输出模式7 PWM复位/置位模式:输出电平在TAR的值等于CCRx时复位,当TAR的值等于CCR0时置位。

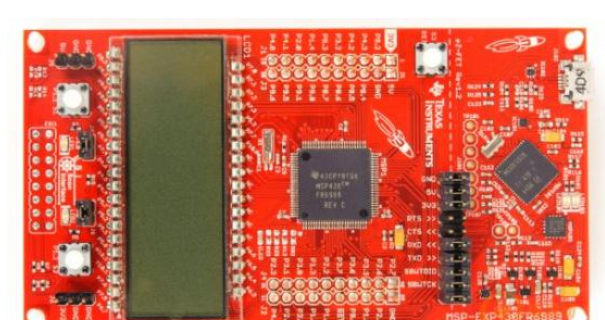

MSP430系列单片机是TI1996年开始推向市场的一种16位超低功耗、具有精简指令集(RISC)的混合信号处理器,将多个不同功能的模拟电路、数字电路和微处理器集成在一个芯片上,以提供”单片机“解决方案,多用于需要电池供电的便携式仪器仪表中。

标签:msp430,单片机,
来源:网络整理 作者:工程师飞燕 时间:2018/6/25 10:21:00
