硬件环境： STM8SF103 TSSOP20封装

因为项目需要用到AD采样电池电压，于是便开始了使用STM8S ADC进行采样，也就有了下文。

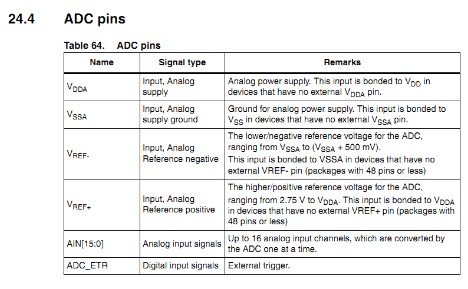

手册上对STM8S ADC的管脚描述如下：

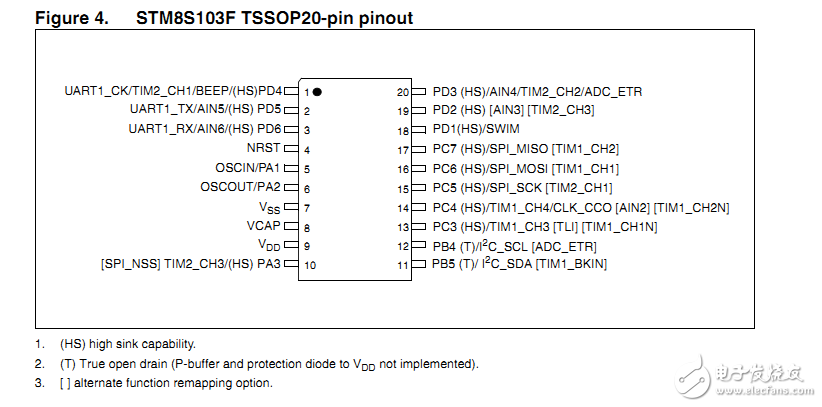

STM8SF103这款芯片是TSSOP 20管脚封装，如下：

STM8SF103这款芯片能用的是5个AD采样通道，分别是AIN2~AIN6。其实是还有一个通道AIN7，但手册并没有对其描述。

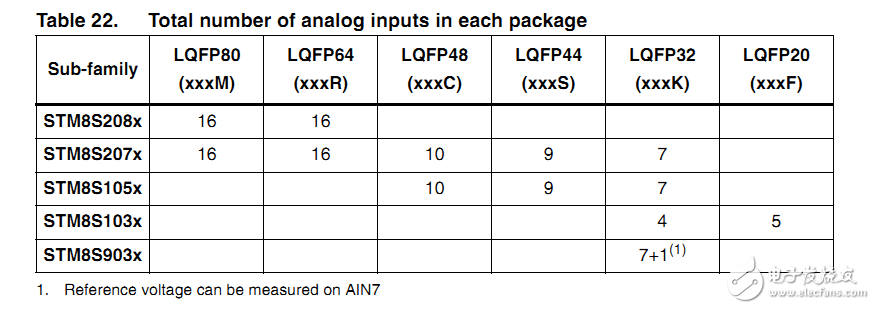

这里还有一个很奇怪的地方，从ST资料中找到一个与上面的表数据不同的地方，如：

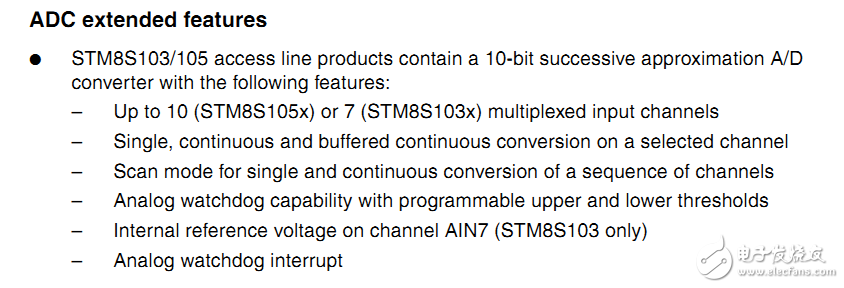

很明显的说STM8S103是存在这个AIN7通道的，再加上另外5个通道，应该是6个通道才对。

要做AD采样，首先要解决的就是AD的参考电压，之前查看手册上并没有描述AIN7通道，有的仅仅是几个外部采样通道。AIN7通道是内部通道，用于提供一个恒定的电压参考值。

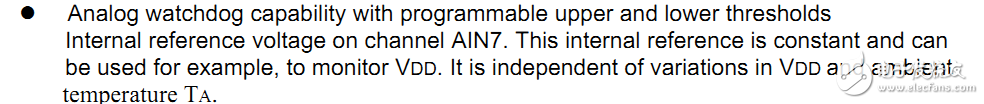

从别的资料找到下面这句话，很明显是存在这么一个通道的，后面测试也证明这个是正确的。

第一步已经解决了，找到了一个参考电压，但这个电压到底是多少，手册也没有找到痕迹。只能是根据公式自己算出来。

Vin = （ADC * Vref） / 1024

Vref = Vin * 1024 / ADC （根据Vin这个恒定的值算出参考电压，这里的参考电压就是VCC且是变化的。实际上真正的参考电压是由AIN7提供的1.22V）

使用VCC做为参考电压，VCC很明显可以使用万用表先测出来，1024是因为STM8S这款的AD是10位精度。

我测试的VCC为3.19V，AD值基本上是出于稳定状态392左右，392 * 3.19 / 1024 = 1.221171875 自然就算出了参考电压值，这里取1.22。为了证明这个值是正确的，

使用电池供电，VCC为2.93V。分别采样8次，计算每一次的VCC电压。

n AD值 VCC

1 432 2.89V

2 429 2.91V

3 429 2.91V

4 429 2.91V

5 430 2.90V

6 430 2.90V

7 430 2.90V

8 431 2.89V

另外又使用3.19V进行测试，采样值也是很接近的，平均3.20左右。

还有另外一款STM8S903也有该采样通道AIN7，所有的AIN通道有8个，7个内部加上1个外部通道。如果没有能够提供参考电压，则必须使用外部器件供一个参考电压给AINx。可选用TL430。

由此可以看出： AIN7通道一定是存在于STM8S103的，并且参考电压为1.22V。

后记：

经本人测试确实如以上网友所说。

参考：使用STM8SF103 ADC采样电压

我用STM32AD大半年也没有觉得哪里不好。只有设置和程序不对的问题，AD多通道，不同通道之间不需要延时等待。最多做了8通道加一温度，数值都是对的。但是AD采样的值不是固定的，有个上下波动。这个和参考电压有关。加软件滤波有助于改善波动。（具体版上有ADC值校准的帖子，可以搜下）

其次，ADC采样多通道必须要用DMA传输，DMA传输要注意设置buffersize以及起始地址。AD多通道之间要排好顺序。再则就是先使能DMA，再使能ADC转换。顺序不要错了，否则有的你玩的。

使用STM8SF103 ADC采样电压

http://blog.csdn.net/liuyu60305002/arTIcle/details/7071245

http://bbs.21ic.com/icview-107700-1-1.html

http://bbs.21ic.com/icview-812992-1-1.html

数字电源设计全过程（图和代码）

http://bbs.21dianyuan.com/188786.html#revert_content_729541

参考：没有外部基准的单片机如何获得精准AD

因为没有外部基准电压，而采用内部基准往往就是VDDA的电压，面对大批量产品，往往此电压差异较大，如何消除此影响呢，

1、可以采用一路AD连接一个类似TL431的外部参考标准电压来获得VDDA的电压从而消除VDDA的不定值对要测AD的影响。

2、VDDA上连接一个与电源电压相差不大的高精准电源，比如可以用TL431组成一个3.3v基准，但考虑TL431基准2.5，稳压到3.3需要加电阻匹配，电阻的误差也要考虑，所以此方案没采用。
