MSP430单片机中断的的优先级顺序定义
内容导读:

430的中断是按照下图1的优先级顺序定义的,有三种中断:1.系统重置、2.不可屏蔽中断(NMI)、3.可屏蔽中断。

MSP430单片机中断的的优先级顺序定义

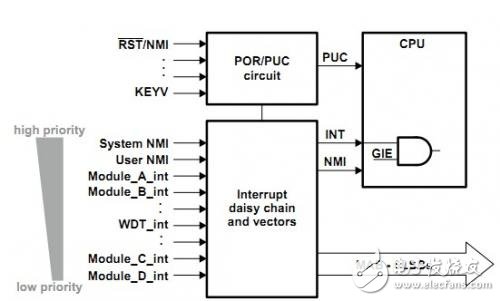

图1.中断优先级

部分具体的中断优先级由高到低为:

PORT2_VECTOR (1 * 2u) /* 0xFFE2 Port 2 */

PORT1_VECTOR (4 * 2u) /* 0xFFE8 Port 1 */

TIMERA1_VECTOR (5 * 2u) /* 0xFFEA TImer A CC1-2, TA */

TIMERA0_VECTOR (6 * 2u) /* 0xFFEC TImer A CC0 */

ADC_VECTOR (7 * 2u) /* 0xFFEE ADC */

USART0TX_VECTOR (8 * 2u) /* 0xFFF0 USART 0 Transmit */

USART0RX_VECTOR (9 * 2u) /* 0xFFF2 USART 0 Receive */

WDT_VECTOR (10 * 2u) /* 0xFFF4 Watchdog TImer */

COMPARATORA_VECTOR (11 * 2u) /* 0xFFF6 Comparator A */

TIMERB1_VECTOR (12 * 2u) /* 0xFFF8 Timer B CC1-2, TB */

TIMERB0_VECTOR (13 * 2u) /* 0xFFFA Timer B CC0 */

NMI_VECTOR (14 * 2u) /* 0xFFFC Non-maska××e */

RESET_VECTOR (15 * 2u) /* 0xFFFE Reset [Highest Priority] */

其中可屏蔽中断分为系统NMI(SNMI)和用户NMI(UNMI),一般来说,不可屏蔽中断不受GIE标志位的影响。用户不可屏蔽中断的中断源为NMIIE、ACCIE和OFIE,当响应用户不可屏蔽中断后,其他不可屏蔽中断就自动被禁止,以防止同级别的中断发生产生中断嵌套。当同时有多个中断来的时候才有优先级的考虑(优先级顺序可查看向量表)。有中断响应以后自动关闭总中断,这个时候即使来更高优先级的中断都不会响应。要中断嵌套的话,就必须在中断中打开总中断。

关于中断嵌套,资料上是这么讲的:

1)430默认的是关闭中断嵌套的,除非你在一个中断程序中再次开总中断EINT;

2)当进入中断程序时,只要不在中断中再次开中断,则总中断是关闭的,此时来中断不管是比当前中断的优先级高还是低都不执行;

3)若在中断A中开了总中断,则可以响应后来的中断B(不管B的优先级比A高还是低),B执行完再继续执行A。注意:进入中断B后总中断同样也会关闭,如果B中断程序执行时需响应中断C,则此时也要开总中断,若不需响应中断,则不用开中断,B执行完后跳出中断程序进入A程序时,总中断会自动打开;

4)若在中断中开了总中断,后来的中断同时有多个,则会按优先级来执行,即中断优先级只有在多个中断同时到来时才起做用!中断服务不执行抢先原则。

5)对于单源中断,只要响应中断,系统硬件自动清中断标志位,对于TA/TB定时器的比较/捕获中断,只要访问TAIV/TBIV,标志位倍被自动清除;

对于单源中断,只要响应中断,系统硬件自动清中断标志位;

对于TA/TB定时器的比较/捕获中断,只要访问TAIV/TBIV,标志位被自动清除;

对于多源中断要手动清标志位,比如P1/P2口中断,要手工清除相应的标志;如果在这种中断用“EINT();”开中断,而在打开中断前没有清标志,就会有相同的中断不断嵌入,而导致堆栈溢出引起复位,所以在这类中断中必须先清标志再打开中断开关。

对于多源中断,我在应用时遇到了一些问题,程序总是在运行时跑飞。我曾经用过的程序中有两个中断源,但是已经按照要求在中断服务程序中清楚了标志位,但程序还是跑飞了,现在还未找到原因,还要继续修改,要请教一下学长。

官方给的多源中断的例子是:

#pragma vector = PORT2_VECTOR

__interrupt void port2(void)

{

switch(P2IV)

{

case P2IV_P2IFG6:

P1OUT ^= BIT0;break; //LED1 亮灭

case P2IV_P2IFG7:

P1OUT ^= BIT1;break; //LED2 亮灭

default :break;

}

}

在这个中断中由于访问了P2IV这个寄存器,所以标志位被自动清除。
