基于STM32单片机FSMC协议分析
内容导读:

1. FSMC协议分析

如下为ILI9325的8080接口的协议

从图中可以看出8080接口的协议大概流程是:先发出片选信号,然后发出命令使能或者数据使能信号,待数据建立完成后,在读写信号的上升沿写入数据或者读出数据。

基于STM32单片机FSMC协议分析

CS(片选信号):低电平片选有效,高电平失能(默认为高:失能)

RS(数据/命令):低电平写命令,高电平写数据(默认为高:写数据)FSMC默认为低。。。。

RD(读信号) :低电平有效,上升沿写入数据,高电平失能(默认为高,失能)

WR(写信号) :低电平有效,上升沿写入数据,高电平失能(默认为高,失能)

FSMC写SRAM模式如下:

FSMC对于类RAM存储器的读操作过程一般是:先发出片选信号、读写信号和地址信号,然后等待数据建立完成后,读取数据总线上的数据或把数据写到外部器件。

通过以上分析我们会发现,这个FSMC写NOR时序是跟8080接口的时序非常的相似,他们都有片选信号、读信号、写信号、数据总线,而且他们的工作过程都是一样的,那么我们就可以用以下的方式将8080接口与FSMC接口实现对接,

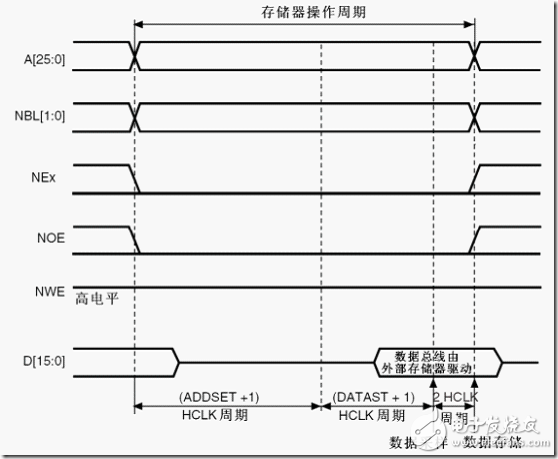

(1)读操作

基于STM32单片机FSMC协议分析

(2)写操作

通过以上分析我们会发现,这个FSMC写NOR时序是跟8080接口的时序非常的相似,他们都有片选信号、读信号、写信号、数据总线,但要想将8080接口与FSMC接口完全对接还有一个问题没有解决,那就是8080协议没有地址信号线而FSMC有16根地址信号,8080协议根据一个端口的高低电平来区分数据信号与命令信号,我们可以想一下,我们是不是可以选用16根地址线中的任意一根作为命令/数据选择线呢,这样当这份地址线为高电平的时候就表示传输的是数据,低电平表示传输的是命令。

基于STM32单片机FSMC协议分析
