交通灯控制PLC电气原理图
交通路口红、黄、绿灯的基本控制要求如下：
路口某方向绿灯显示（另一方向亮红灯）20秒后，绿灯以占空比为50％的一秒周期（0.5秒脉冲宽度）闪烁3次（另一方向亮红灯），然后变为黄灯亮2秒（另一方向红灯亮），如此循环工作。

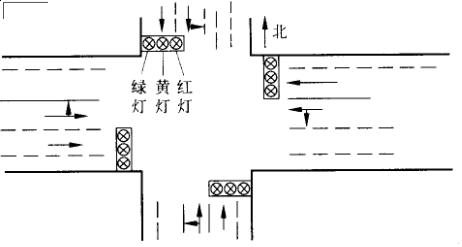

十字路口交通灯示意图

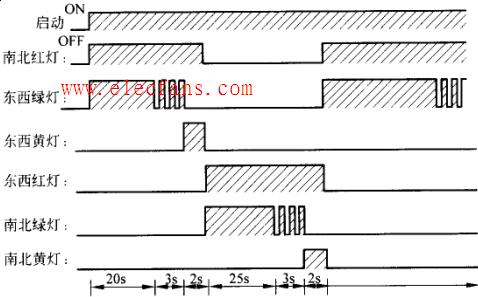

十字路口交通灯时序图
PLC I/O端口分配：
SB1 I0.0 起动按钮
SB2 I0.1 停止按钮
HL1（HL7） Q0.0 东西红灯
HL2（HL8） Q0.1 东西黄灯
HL3（HL9） Q0.2 东西绿灯
HL4（HL10） Q0.4 南北红灯
HL5（HL11） Q0.5 南北黄灯
HL6（HL12） Q0.6 南北绿灯
PLC参考电路：
图 交通灯控制PLC电气原理图
