PROTEL铺铜操作方法
来源:互联网 作者:秩名 2012/7/29 16:42:00 人气:409
内容导读:
本文是关于PROTEL铺铜操作方法的基础介绍,希望对大家有用! 1.打开随便某一个电路板文件... 2.铺铜前要设置下规则.一般铺铜间距是布线间距的二倍.HE HE... 间距改为0.5MM 3.我在这里

  本文是关于PROTEL铺铜操作方法的基础介绍,希望对大家有用!

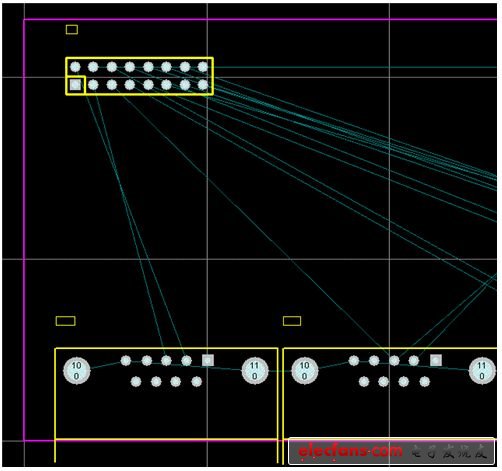

  1.打开随便某一个电路板文件...

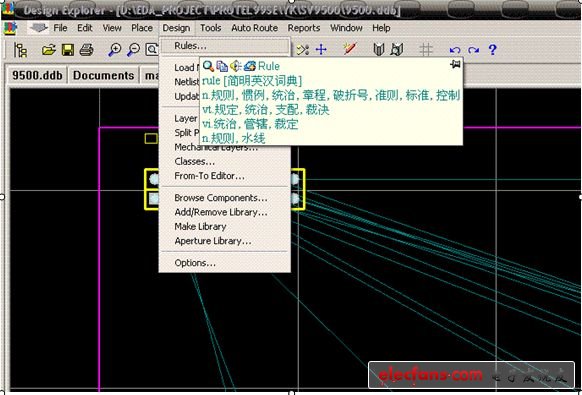

  2.铺铜前要设置下规则.一般铺铜间距是布线间距的二倍.HE HE...

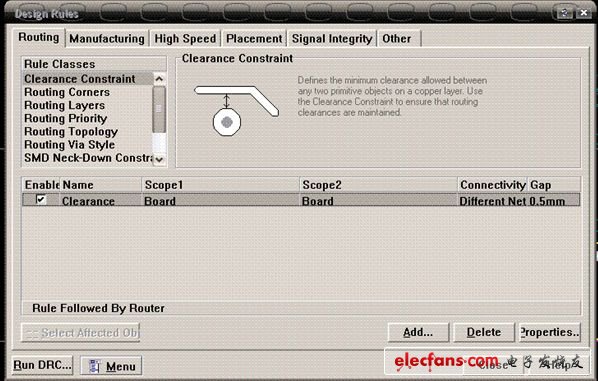

  3.我在这里把间距改为0.5MM

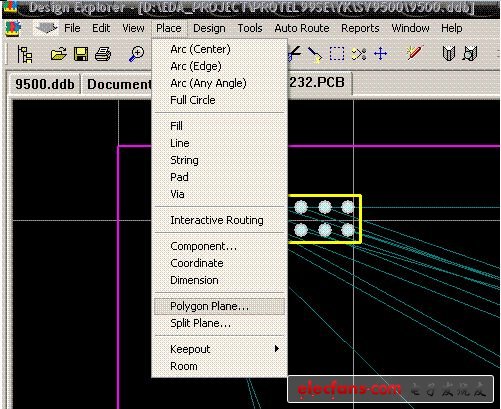

  4.执行铺铜...

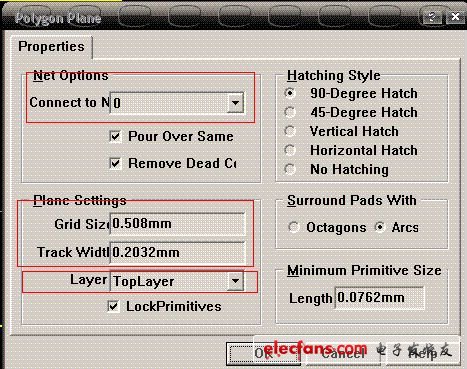

  5.第一个地方是设置网络...你可以选择你要铺的网络.我在这里是0.你可能是GND或别的什么的...第二个地方是设置栅格...如果上面的数字比下面大.那就网格.反之铺出来是实心的...第三个是层的设置....我在这里是顶层...你也可以根据自己的需要来改变层...设置完了点OK.就可以画了。

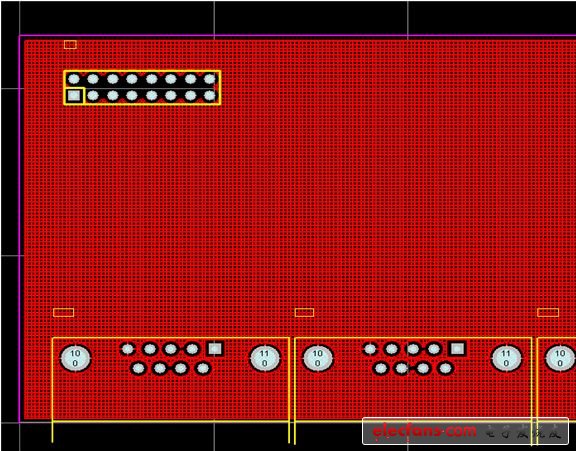

  6.按上面设置铺完的效果图...如果有什么不对.你可以多操作几次就OK...



  注:

  1: 铺网格铜皮时grid size要大于track width ,小于或等于时是实心铜皮,铺网格铜皮时要注意,格减去线宽的值要大于或等于0.25mm(10mil),否则会出现格过小而生产时格蚀刻不出来或因为格太小造成印绿油时格内产生气泡,造成绿油易脱落。

  2:remove dead copper 最后选上,以免产生特别小的无连接的小铜渣,造成制造过程中铜渣翻卷造成的短路等等。

  3:pour over all same net ,是铺铜将所有同一网络的管脚或过孔连上(已有布线连接的,无连接布线的(在间距规则允许的条件下)肯定会连上,大于间距规则的管脚则铺不上,例如某些笨蛋连接一个QFP芯片的多个gnd时间距规则0.25mm ,管脚间距只有0.2mm ,他想借铺铜连接所有gnd (免连线),结果都开路了)

  所有建议大家不要偷懒,先将所有线布同,再铺铜
