PIC16F628单片机构成PVS控制系统
内容导读:
本文以利用PIC16F628单片机构成PVS控制系统为例,从硬件系统设计和软件系统设计入手,给出了印制电路板图、电路原理图。

  本文以利用PIC16F628单片机构成PVS控制系统为例,从硬件系统设计和软件系统设计入手,给出了印制电路板图、电路原理图。

  硬件系统设计

  该PVS控制系统以PIC16F628单片机为核心,由PIC16F628单片机及其外围元器件、电源模块、继电器模块组成,印制电路板和电路原理图如图1、图2所示。

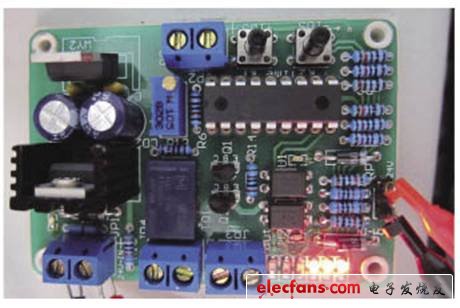

  图1 印制电路板

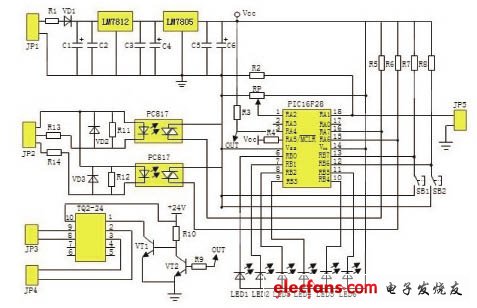

  图2 原理图

   PIC16F628单片机及其外围元器件

  PIC16F628单片机是由Microchip公司生产的PIC系列8位CMOS闪存单片机之一,该系列单片机采用RISC(Reduced Instruction Set Computer)嵌入式结构,具有执行速度高、功耗低、体积小巧、工作电压低、驱动能力强、品种丰富等优越性能。其总线结构采取数据总线和指令线分离独立的哈佛(Harvord)结构,具有很高的流水处理速度。与同类8位单片机相比,程序存储器可节省一半,指令运行速度可以提高4倍左右。PIC16F628单片机封装形式为DIP-18,配合相应程序,该芯片可实现继电器智能控制功能,即配合其他配套电路可构成PVS控制系统,实现CM402型贴片机接料不停机控制功能。JP2为报警信号输入端、JP5为PC机并口解锁信号输入端、SB1、SB2为定时时间调节按钮,LED1~LED6构成定时时间显示电路,单只LED亮表示10s,全部亮表示60s。

  电源模块

  电源模块设计的质量直接关系到PVS控制系统的稳定性。该控制系统直接利用CM402型贴片机的+24V稳压电源,故采用稳压性能较好的三端稳压集成电路LM7812、LM7805实现两级稳压,为单片机、光电耦合器等元器件提供+5V直流稳压电源。JP1为24V电源输入端,与CM402贴片机相应插座直接连接。

  继电器模块

  继电器模块由晶体管驱动电路和固态继电器构成。其中VT1、VT2选用C9014型晶体管;欧姆龙TQ2-24V型24V继电器。该模块工作状态由单片机RA4(第3脚)控制,并通过JP3、JP4与CM402型贴片机相应端口相连。

  结束语

  该PVS控制系统以PIC16F628单片机为核心,具有集成度高、性能稳定、抗干扰能力强、性价比高等优点。该PVS控制系统已制作成品销售,由苏州翔庆精密机械有限公司等单位经过6个月的联机生产验证,证明该设计方案可靠、可行。利用该PVS控制系统改造CM402型贴片机,预期可提升生产力约4%,具有良好的实用价值。

标签:PVS,PIC16F628,控制系统
来源: 作者:灰色天空 时间:2012/3/26 15:39:00
