avr单片机复位电路
AVR复位电路的设计
与传统的51单片机相比，AVR单片机内置复位电路，并且在熔丝位里，可以控制复位时间，所以，AVR单片机可以不设外部上电复位电路，依然可以正常复位，稳定工作。

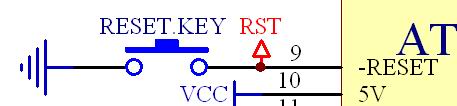

若是系统需要设置按键复位电路，那么注意，AVR单片机是低电平复位，如下图，设计按键复位电路：
复位线路的设计

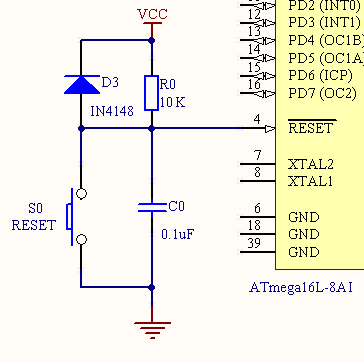

Mega16已经内置了上电复位设计。并且在熔丝位里，可以控制复位时的额外时间，故AVR外部的复位线路在上电时，可以设计得很简单：直接拉一只10K的电阻到VCC即可(R0)。
为了可靠，再加上一只0.1uF的电容(C0)以消除干扰、杂波。
D3(1N4148)的作用有两个：作用一是将复位输入的最高电压钳在Vcc+0.5V 左右，另一作用是系统断电时，将R0(10K)电阻短路，让C0快速放电，让下一次来电时，能产生有效的复位。
当AVR在工作时，按下S0开关时，复位脚变成低电平，触发AVR芯片复位。
重要说明：实际应用时，如果你不需要复位按钮，复位脚可以不接任何的零件，AVR芯片也能稳定工作。即这部分不需要任何的外围零件。
