新日本无线最新推出内置升压型开关电源的双路H桥驱动器 NJW4814
来源:电子发烧友网 作者:新日本无线 2015/3/25 11:00:00 人气:371
内容导读:
新日本无线最近开发的双路H桥驱动IC NJW4814已经开始上市。该产品最适合驱动压电元件,如用于数码相机的变焦功能和手抖动校正功能等的压电元件是最佳匹配。

  新日本无线最近开发的双路H桥驱动IC NJW4814已经开始上市。该产品最适合驱动压电元件,如用于数码相机的变焦功能和手抖动校正功能等的压电元件是最佳匹配。

  【概要】

  通常,驱动压电元件需要20V~30V左右的电源电压和H桥驱动器。在用Li-ion电池或5V电源驱动时,一直以来都需要另外配备升压电路和H桥驱动电路。

  当使用NJW4814驱动器时,只需要一颗单片IC就可以完全驱动压电元件了,升压开关电源和H桥驱动器都集成到单片里了,使用起来更加方便。

  并且,NJW4814内置的是双路H桥驱动器,所以只需1个NJW4814就可以驱动2个压电元件,达到同时实现数码相机的变焦功能和手抖动校正功能,起到了一箭双雕的功效,促进设备的小型化。

  我们同时还备有单路H桥驱动器NJW4813※1。

  【主要特点】

  1. 升压电路和双路H桥驱动器完全单片化

  把升压开关电源和双路H桥驱动器单片化,并采用小型封装的EQFN24-LE (4.0mm□),十分适合小型化电子设备。

  ※1 NJW4813封装 : PCSP20-E3(3.5mm□)

  2. H桥驱动器的工作频率最大可达300kHz

  H桥驱动器的输入频率最大可达300kHz。在需要100kHz以上驱动压电元件时,完全支持高速工作模式。

  在压电元件高速工作时,H桥电路会随着频率的提高而造成功耗的增大。而使用了NJW4814产品就可以解决这个问题。因为NJW4814采用的是BCD制造工艺的D-MOS构造,所以可以完成在低导通阻抗下的高速工作,从而实现高速工作时的低功耗。

  3. 切断待机时流向输出电压设定电阻的无功电流

  升压开关电源即使在待机状态下也会有流向输出电压设定电阻的无功电流而消耗电能。

  NJW4814可以切断流向输出电压设定电阻的电流线路,使之不产生无功电流来耗电,从而达到待机时的低功耗化。

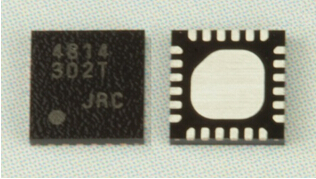

  NJW4814MLE : EQFN24-LE封装

  【性能指标】

  ●升压型开关稳压器部

  输出开关电压 40V max.

  开关电流 1.5A min.

  PWM控制方式

  工作电压范围 2.7~5.5V

  振荡频率 380k~1MHz

  软启动功能 48 ms typ.

  过流保护功能

  过压保护功能

  ●H桥驱动部

  搭载双路H桥电路

  各自独立信号输入

  过流检测电流 300mA typ.

  工作电压范围 7.0~35V

  开关频率 300kHz max.

  输出关断功能

  FAULT信号输出功能

  ●欠压锁定保护电路

  ●过热保护功能

  ●待机功能

  【应用】

  ●驱动压电元件(致动器、传感器等)

  ●驱动MEMS元件

  【生产供货状况】

  ●生产状况       已量产
