蓝牙和MSP430音频信宿参考设计
内容导读:
TI 的蓝牙 + MSP430 音频散热器参考设计可供客户用于创建各种低端、低功耗音频解决方案的应用。

  描述

  TI 的蓝牙 + MSP430 音频散热器参考设计可供客户用于创建各种低端、低功耗音频解决方案的应用。一些可能的应用 - 玩具、低端蓝牙扬声器、音频播放配件。此参考设计是一种经济实惠的音频实施方案,通过参考其提供的完整设计文件,您可以将重心转移到应用和最终产品开发工作上。此参考设计支持的软件包括 Stonestreet One Bluetopia 蓝牙堆栈(经过认证且免专利费)。

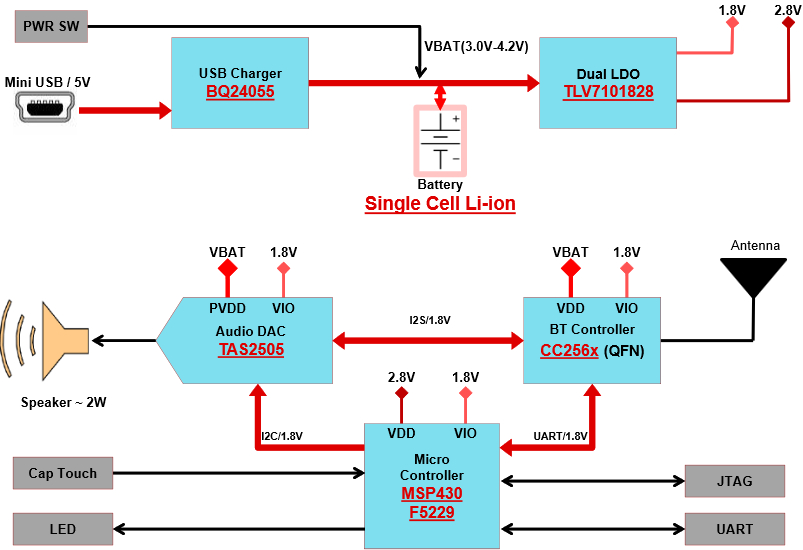

  蓝牙和MSP430 音频信宿参考设计

  特性

  凭借最低成本、最低功耗的 MSP430F5229 实现蓝牙音频功能(SBC 编码/解码)

  设计中将音频处理任务从 MCU 转移到蓝牙器件,从而实现低功耗音频

  这种经济高效的低端无线音频解决方案,采用 4 层布局和 QFN 封装

  此解决方案的内核是 TI 的 CC2564,此内核拥有一流蓝牙性能(+12dBm 输出功率)

  设计中还采用了 TI 的低功耗数字输入扬声器放大器(TAS2505) 和 USB 充电管理器件 (BQ24055)

  CC256x 和 Bluetopia 堆栈均有蓝牙子系统 QDID,因此您可以只需要一份蓝牙最终产品列表

  相关器件

  1.BQ24055 具有自动 AC/USB 检测功能和PG的800mA单输入单节锂离子电池充电器


BQ24055 功能方框图

  详细资料:BQ24055 单节锂离子电池充电器

  2.CC2560 蓝牙 Smart Ready 控制器,TICC256x器件是一款完整的蓝牙BR/EDR/LEHCI解决方案,此解决方案减轻了设计工作并可实现快速上市。基于TI的第七代蓝牙内核,器件实现了已经证明的解决方案,此解决方案支持蓝牙4.0双模式(BR/EDR/LE)协议。TI的电源管理硬件和软件算法大大节省了所有广泛使用的蓝牙BR/EDR/LE模式运行的能耗。

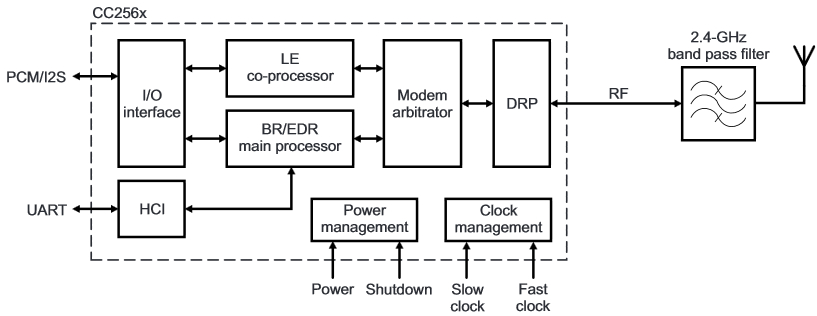

  CC2560 功能方框图

  应用:建筑照明、用于 HMI 和 POS 的单板计算机

  详细资料:CC2560蓝牙Smart Ready控制器

标签:智能蓝牙,TI,MSP430
来源:网络整理 作者:Maggie 时间:2014/12/4 17:37:00
