[讨论]用热敏电阻测温度.电路图修正过.

[讨论]用热敏电阻测温度.电路图修正过.
请教各位.该电路用单片机如何控制热敏电阻准确测温度?它的误差有多大?
谢谢.

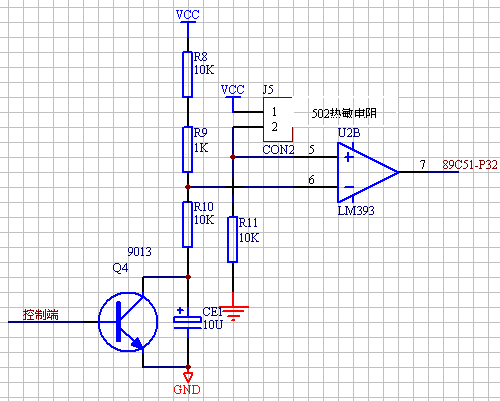

此主题相关图片如下：

发表时间:2003年7月19日10:40:07

回复该帖

本主题共有 6 帖，分页：>>>>>该主题的所有内容[6]条

37599.[详细]我最近刚完成一个温控器！
摘要:我也是用热敏电阻测量温度，误差1度吧，因为我只显示2位，小数就用四舍五入了，不过电路和你的不太一样。我参考周立功提供的利用模拟比较器实现的∑-△ADC，稍微做了修改。有兴趣你可以到www.zlgmcu.com去看看。......(196字)
－ [Lichunfu][1583次] 2003年7月19日

37691.[详细]是不是周立功已把那个利用模拟比较器实现的∑-△ADC电路删掉?
摘要:我到www.zlgmcu.com找了几趟都找不到,太遗憾啦. 望Lichunfu能详细告知"用模拟比较器实现的∑-△ADC"在www.zlgmcu.com哪个栏目? 或不吝贴你的测量温度那部分原理参考......(156字)
－ [djrwww][1524次] 2003年7月21日

37696.[详细]方案给你，不知是否有用。
摘要:原理图说明：因为AT89C51的I/O口高电平驱动能力不足，故加了R3。 R1选择问题，假如你的测量的温度多数情况下在T附近，则R1就取在T度时热敏电阻的阻值，因为这样可以使你的ADC值在128上下摆动。当然也可以取其他值，我用的......(1355字)
－ [Lichunfu][1695次] 2003年7月21日
