 方案给你，不知是否有用。

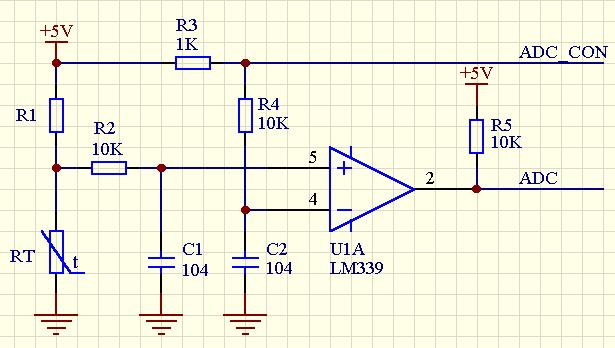

原理图说明：因为AT89C51的I/O口高电平驱动能力不足，故加了R3。
R1选择问题，假如你的测量的温度多数情况下在T附近，则R1就取在T度时热敏电阻的阻值，因为这样可以使你的ADC值在128上下摆动。当然也可以取其他值，我用的就是25度时的值，因为厂家会给出25度时的热敏电阻的阻值，这个值比较准确，而且一般为整数，在电阻的系列值中容易找到R1的值，我用的热敏电阻是R25=10K的，所以R1用了10K的精密电阻（1%）。热敏电阻我用的是3%的NTC电阻。转换值与温度的关系你用热敏电阻的公式推一下就可以得到。还有该方案的测温范围不是很宽，你可以尝试用恒定电流加在热敏电阻上的方法，只是uA级的恒流源不好做，因为该方案能满足我的要求，故没有做其他尝试。
;--------------------------------------------------------------------
; 程序名称: ∑-△AD 转换程序
; 输入条件: (无)
; 输出条件: A=8位ADC结果
; 影响资源: A、PSW、R6、R7
;--------------------------------------------------------------------
ADCProg:
 SETB ADC
 MOV R6, #2   ;为了正确跟踪输入电压，采样连续采样两次，舍去第一次的值
 MOV R7, #0
AD_Start:
 CLR A   ;ADC输出=0
AD_Loop:
 MOV C, ADC
 MOV ADC_CON, C
 JC AD_Count
 DEC A   ;ADC输出减1
AD_Count:
 CALL Delay_15us
 DJNZ R7, AD_Loop  ;采样256次
 DJNZ R6, AD_Start  ;循环2次
 SETB AD_CON
 RET
;====================================================================
;15us延迟
Delay_15us:
 MOV R4, #6
 DJNZ R4, $
 RET

此主题相关图片如下：
