 [讨论]为何if rising(clk) 内部和外部赋值有不同效果？？
process(clk,R4_en)  -- 5。24 需要修改使只有在一个 R4_en 高电平的时候启动（修改前）
  constant dalay_clk : integer := 2 ;
     variable count  : integer range 0 to 7 := 0;
begin                               -- 有没有 and R4_en'last_value='0'，效果一样!
        if(clk'event and clk = '1') then
   G0   <= G0_tmp;     -- 很奇怪，为何 G1，G2需要整体再乘以一个 i,把虚实部交换
    G1   <= (NOT G1_tmp(WORD_WIDTH/2-1 downto 0)) & G1_tmp(WORD_WIDTH-1 downto WORD_WIDTH/2);
    G2   <= G2_tmp;
    G3   <=(NOT G3_tmp(WORD_WIDTH/2-1 downto 0)) & G3_tmp(WORD_WIDTH-1 downto WORD_WIDTH/2);
   if(R4_en='1')then
     if(count = 0) then -- 只在记完三个周期的时候或者刚进入使能有效的时候开启记数
     AA   <= A; BB   <= B; CC   <= C; DD   <= D; -- 保证只在 R4_en='1'时开启运算
     count := 1;  -- 在高电平之后启动记数
     elsif(count>  =dalay_clk and R4_en='1') then  -- 达到第 三 个时钟，运算完成
     R4_end   <= '1'; -- 运算完成后输出高电平
    elsif(count>  0 and count  <dalay_clk and R4_en='1') then  -- count>  0 表示已经接收到R4_en='1'
     count := count + 1; -- 在记数状态(R4_en='1')，且时钟未到
    end if; -- count
   else
    R4_end   <= '0';
    count := 0;
   end if;
  end if; -- R4_en
end process;

上面程序中复值后波形仿真发现 AA = A; BB = B; CC = C; DD = D; 不成立,怎么办??

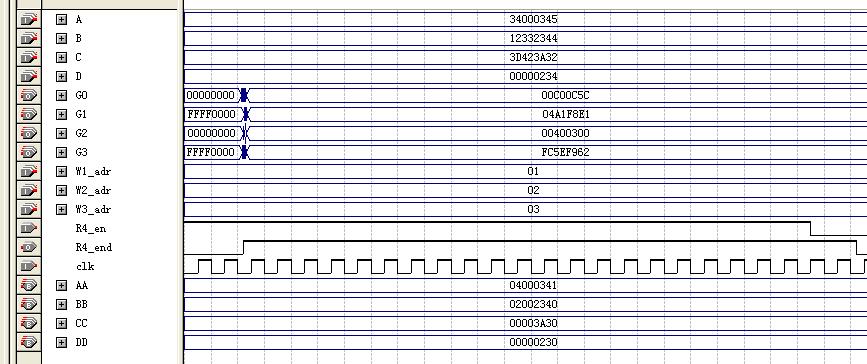

好象是没有完全复值,因为是基本上一致,就某些位上不一致!!如图:
此主题相关图片如下：


发表时间:2007年5月26日12:44:32
