STM32通用定时器的基本特性、操作模式及相关应用介绍
内容导读:

众所周知,STM32的定时器功能非常庞大复杂,应用也非常普遍。目前STM32家族已有10条产品线,其中都内置多个定时器外设。尽管STM32各系列的定时器无论从数目上还是特性上可能略有差异,但它们整体上还是具有一些公共特性与相同的操作模式。

ST官方有一篇针对STM32通用定时器的应用笔记,编号为AN4776,内容较为详尽丰富。该笔记主要对STM32通用定时器的基本特性、操作模式及相关应用做了细致清晰的描述。既有对基本概念的详细讲解,又有相关实际应用的原理介绍,同时还配有相关应用的参考工程代码。该笔记值得一读。

这里简单介绍下AN4776应用笔记的基本内容框架。

该笔记主要分两部分。第一部分主要是对STM32定时器的基本组成及特性的描述和讲解。第二部分对STM32定时器的一些特定应用做了专门描述,包括基本工作原理和相关应用代码的介绍。

第一部分包括如下内容:

1.1STM32定时器的基本组成单元

主从控制单元

时基单元

定时器通道单元

刹车单元

1.2STM32定时器的基本工作模式

定时器基本功能配置

输入模式的通道配置

输出模式的通道配置

1.3STM32定时器的时钟与时序

同步功能模块

外部时钟源模式1

外部时钟源模式2

外部时钟源模式1与模式2的对比

第二部分的特定应用介绍包括如下内容:

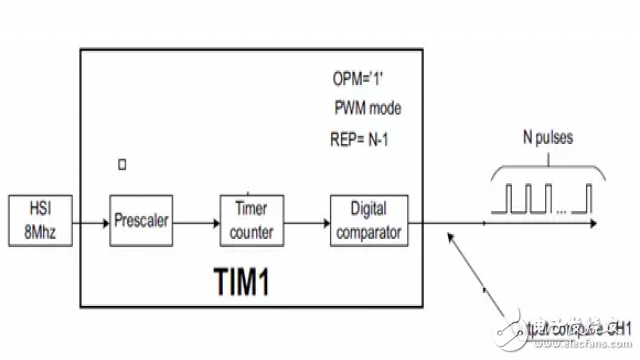

2.1使用单脉冲模式实现指定数目脉冲的输出

21

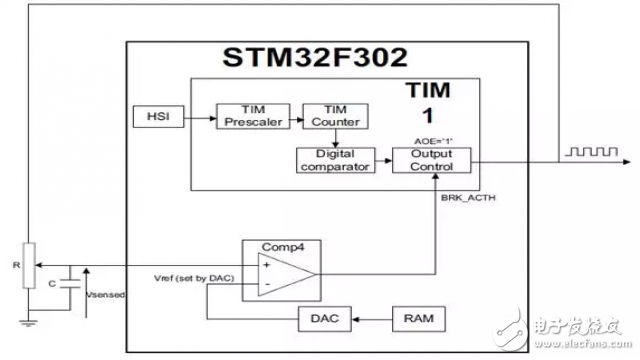

2.2利用刹车输入实现逐周期调整功能

22

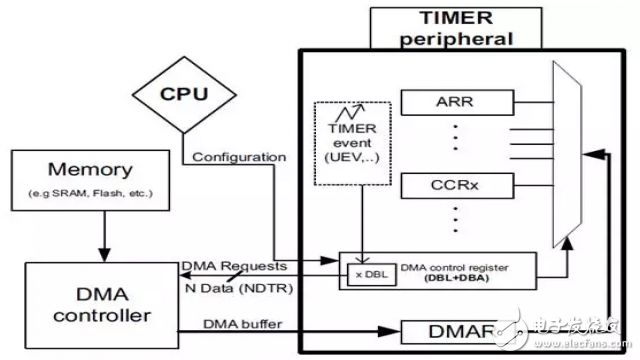

2.3利用定时器的DMA突发传输实现任意波形的输出

23

2.4利用定时器的同步特性周期性的输出指定数目的脉冲

标签:定时器,STM32,脉冲,
来源:网络整理 作者:佚名 时间:2017/11/29 16:36:00
