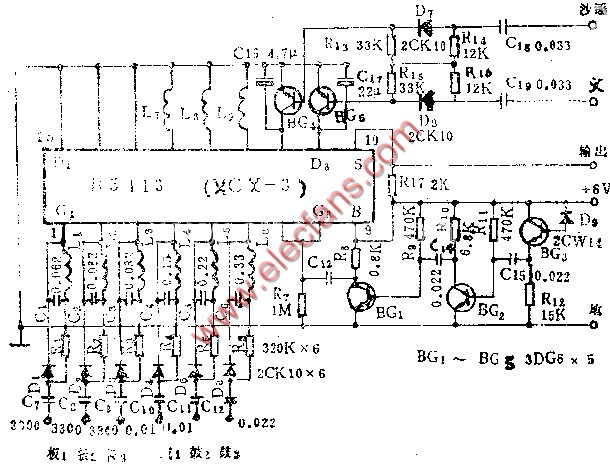

用PMOS块制作的电子打击乐器电路图
内容导读:
这里介绍一种用PMOS集成电路构成的电子打击乐器。它可以产生板、鼓、叉等八种打击乐的音响效果
这里介绍一种用PMOS集成电路构成的电子打击乐器。它可以产生板、鼓、叉等八种打击乐的音响效果。如与时序脉冲电路配合,可以组成电子琴中的自动打击乐伴奏电路。由于采用了集成电路,结标简单,使用元件少,用6伏电源供电,其消耗电流仅3毫安。现将其电路原理和调试方法介绍于下。
标签:打击乐器,PMOS
来源:www.elecfans.co 作者:nana 时间:2010/8/23 21:35:00
