本文以STC12C5A60S单片机为核心，利用其内部两路可编程计数阵列（PCA）模块来模拟脉宽调制法，设计并实现了一个输出电压幅值可调的小型逆变器。
1 系统硬件设计

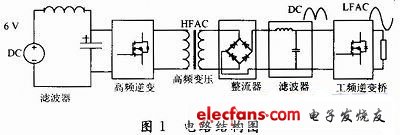

本文使用AltiumDesigner6．9完成硬件电路原理图和PCB图的设计。图1是该设计的总体电路结构图。
该设计实现的功能是将6 V的直流电通过三级功率变换（DC-HFAC-DC-LFAC）得到频率为50 Hz，幅度为110 V的工频交流电以供交流负载使用。现将硬件电路各部分的具体设计和功能作如下描述。
1．1 电源模块
使用直流到直流变换芯片MC34063与LM7805和LM7812组合得到12 V和5 V的直流电，为硬件电路的各模块提供所需电源。
1．2 前级升压模块
通过SG3525芯片与其外围电路产生两路互补的高频PWM（Pulse Width Modulation）脉冲波，用这两路高频脉冲波分别控制由两个MOS（IRF 3205）管组成的单边桥高频逆变器，并与高频变压一起实现前级升压。通过前级升压，把6 V的直流电升到300 V左右的高频交流电，为后面的工频逆变做准备。
1．3 整流器与滤波模块
4个二极管组成整流桥电路对前级升压模块输出的高频交流电进整流，并且经过LC滤波器进行滤波作为工频逆变桥电路的输入。
1．4 工频逆变器MOS桥电路驱动模块
该设计中驱动工频逆变器桥的4个MOS管使用IR2110芯片来完成。单片机产生的两路SPWM控制信号经过死区时间后作为2片IR2110的逻辑输入。用2片IR2110芯片组成的驱动电路输出4路两两互补的信号，从而控制全桥逆变电路的上、下桥臂的通断，实现逆变功能
1．5 SPWM产生模块

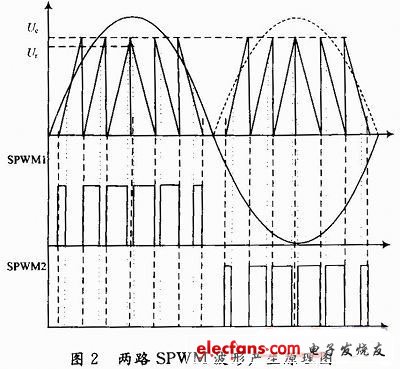

以STC12C5A60S单片机为核心构建的最小系统，作为模块的控制部分。同时增加一个模/数转换电路，通过读取电位器上的电压值，实现逆变器输出幅值可调。两路SPWM信号由STC12C5A60S单片机PCA模块输出端P1．3口和P1．4口。其原理是用正弦表数据去设置STC12C5A60S单片机PCA模块的比较寄存器的值确来模拟脉宽调制法，最终获得宽度正比于正弦调制波的矩形脉冲序列来等效正弦调制波。产生两路SPWM波的原理如图2所示。
2 系统软件设计
该设计的控制芯片是宏晶公司的STC12C5A60S单片机，它的内部有两路PCA模块。预先通过Matlab计算出标准的工频交流电的正弦表，以数组的形式存放在单片机内部扩展数据存储器中。然后利用这个数据表去动态地设置PCA模块比较寄存器的值，实现计数周期动态改变，输出的高电平脉冲宽度随正弦规则变化。

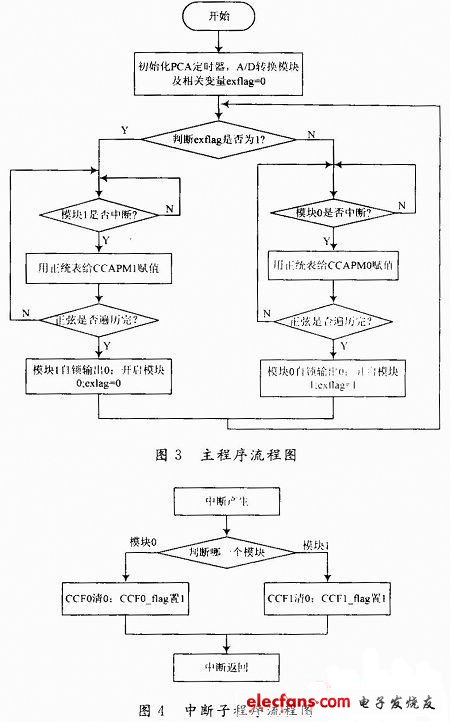

主程序流程图如图3所示，PCA中断子程序流程图如图4所示。
3 系统测试
3．1 SPWM波形产生模块测试

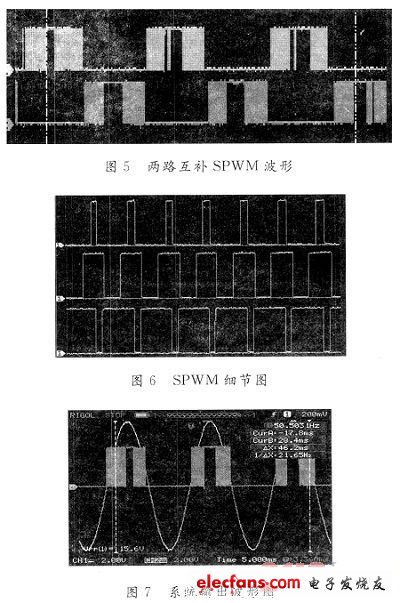

以单片机为核心构成的SPWM波形产生模块通过程序控制运行后，可以得到两路互补的SPWM波形，如图5所示。用示波器截取了模块的单路SPWM几个细节片段图，如图6所示，脉宽是不断变化的。
3．2 整体的系统测试
在输入端输入5 V的直流电，经过系统逆变以后，可以在系统的输出端得到有效值为110 V，频率为50 Hz的交流电。输出电压经示波器探头衰减10倍以后接入示波器，得到如图7所示图形。示波器的另一路输入是检测全桥电路的左上桥臂的SPWM波形，而另一路刚好对应右上桥臂。
4 结语
该设计基于单片机控制的数/模混合电路的实现，使得整个硬件电路的体积大大减小。由于数字单片机的引入，可控性大大增强。
