具降压电路简单性的隔离 DC/DC 解决方案
来源:今日电子 作者: 2006/3/9 0:00:00 人气:800
内容导读:
 生产商:凌力尔特 Linear Technology

 产品说明:

该系列产品采用了多相(PolyPhase®)操作方式,用于实现两个电路的电流均分和并联,以提供较高的输出电流。其它优点包括自启动能力(无需额外变压器绕组)、无光耦合器设计、快速瞬态响应和同步整流以实现高效率工作。该组芯片支持标准输出电压,如5V、12V、28V和52V以及低至0.6V的低电压。此外,它们允许采用廉价和现售的磁性和分立组件。其中一个应用实例是36VIN~72VIN输入范围提供 3.3VOUT/30A或1.2VOUT/100A 输出的隔离电源。

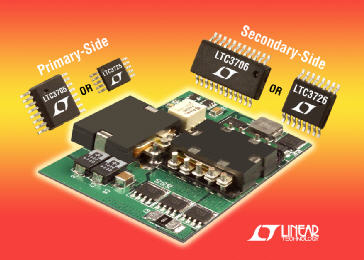

主端控制器LTC3705和LTC3725是正向驱动器。LTC3705是双开关驱动器,而LTC3725是具单个开关运作的更简单版本。副端集成电路LTC3706和LTC3726是具自启动架构的电流模式同步整流器。LTC3706适合多相工作,而LTC3726 更简单,并非常适用于单相工作。
