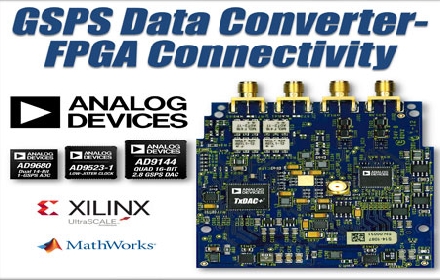

ADI推出一款快速原型制作套件，其可简化宽动态范围GSPA数据转换器到FPGA（现场可编程门阵列）的连接。 数字和模拟设计人员可以采用快速原型制作套件AD-FMCDAQ2-EBZ，在主要的FPGA平台（包括Xilinx的UltraScale FPGA，以及Zynq用于雷达、仪器仪表、无线电和其它数据采集应用的所有可编程SoC器件）上快速地对高速JEDEC JESD204B SerDes（串行器/解串器）GSPA数据转换器对FPGA接口进行原型制作。 观看有关AD-FMCDAQ2-EBZ快速原型制作套件的视频： http://videos.analog.com/video/3860185314001/AD-FMCDAQ2-EBZRF-DAQFMC/
Xilinx公司DSP解决方案高级经理Tom Hill表示：“AD-FMCDAQ2-EBZ FMC模块为Xilinx客户提供高达2 GHz的可用模拟带宽以及JESD204B接口，以快速地对各种宽带RF应用进行原型制作，这些应用需要Xilinx UltraScale FPGA和Zynq所有可编程SoC器件的高DSP性能， 因此，Xilinx选择该模块用于我们即将推出的Kintex UltraScale DSP套件。”
AD-FMCDAQ2-EBZ是采用FMC外形的原型制作系统，用于验证硬件和处理算法，以及快速地从原型制作转至量产，以缩短设计宽带RF信号处理系统的时间并降低风险。 其性能、带宽和集成功能使设计人员可在比以往更宽的带宽范围和拥堵的RF环境中更好地实现信号采集，并且实现业界最佳的动态范围和噪声性能。
AD-FMCDAQ2-EBZ提供经测试的参考设计，包括超高速数据转换器、驱动放大器、时钟和电源管理IC。 另外附带HDL（硬件描述语言）代码、设备驱动器、眼分析工具，以及ADI在线技术支持社区EngineerZone™的在线支持。
·了解有关AD-FMCDAQ2-EBZ快速原型制作套件的更多信息并订购： http://www.analog.com/zh/pr1118/eval-ad-fmcdaq2-ebz
·下载快速原型制作软件：
http://wiki.analog.com/resources/eval/user-guides/ad-fmcdaq2-ebz/hardware/functional_overview
·下载原理图、汇编和构建文件： http://wiki.analog.com/resources/eval/user-guides/ad-fmcdaq2-ebz/hardware
·阅读AD-FMCDAQ-EBZ用户指南： http://wiki.analog.com/resources/eval/user-guides/ad-fmcdaq2-ebz
·让ADI中文技术论坛EngineerZone™上的ADI工程师给您答疑解惑： https://ezchina.analog.com/welcome
·更多有关产品信息，请致电亚洲技术支持中心：400 6100 006, 或发送邮件至 china.support@analog.com， 也可点击ADI官方微博http://weibo.com/analogdevices，或通过手机登录m. analog.com 或 www.analog.com了解最新产品等信息。
·更多ADI产品及应用视频，请访问：http://videos.analog.com/category/chinese/
关于AD-FMCDAQ2-EBZ快速原型制作套件
AD-FMCDAQ2-EBZ快速原型制作套件包括片内双通道、14位、1 GSPS模数转换器AD9680。 该模数转换器进行1 GHz输入转换时，可实现80 dBc无杂散动态范围(SFDR)性能和61.4 dBFS信噪比(SNR)，同时每通道总功耗为1.65 W。
套件中的DAC是四通道、16位、2.8 GSPS AD9144，其中两个通道可片内访问。 其SFDR为82 dBc，最高采样速率达2.8 GSPS，可以生成高达奈奎斯特频率的多载波。
AD9523-1低抖动时钟发生器提供低功耗、多路输出时钟分配功能，具有低抖动性能，还配有片内PLL、VCO和两个VCO分频器。
报价与供货
| 产品 | 供货 | 报价 |
| AD-FMCDAQ2-EBZ快速原型制作套件 | 现在 | 1,495美元 |
