光纤环路工业以太网交换机的设计

发布时间:2004年12月27日点击次数:850

来源:电子技术应用作者:葛永明

摘要：针对工业控制领域所采用的以太网交换机的具体需求,给出了一种实现冗余光纤环路的８端口１０／１００Ｍ工业以太网交换机的设计方案。详细介绍了以３２位ＡＲＭ内核微处理器为ＣＰＵ的交换机硬件的设计思路,同时也给出了软件各模块的设计思路及实现的主要功能。

关键词：工业以太网光纤环路交换机ＡＲＭ

随着以太网技术的迅速发展及其在商用领域的应用日渐广泛,越来越多的工业控制设备也逐渐使用以太网并采用ＴＣＰ／ＩＰ协议作为主要的通信标准。虽然应用于工业控制领域的以太网标准与商用以太网相同,但在工业控制领域,还需要网络能在比较恶劣的工作环境下稳定地工作。因此,用来连接工业设备的网络产品需要经过特别设计,才能提供工业级的可靠性,以满足长期连续运行的需求。另外,在工业控制领域,所需连接的设备分布较分散,单个地方连接设备少,这就对支持光纤冗余环路的８端口的光纤网络交换机产品有了较大需求。为了实现光纤冗余环路功能,需要采用高性能的微处理器实现网络的管理和控制功能,并采用高性能的网络交换芯片实现基本的１０／１００Ｍ以太网交换功能。

下面主要介绍ＣＰＵ采用３２位ＡＲＭ内核微处理器、具有６个１０／１００Ｍ双绞线端口和两个１００Ｍ光纤端口、可实现冗余环路功能的工业以太网交换机的软、硬件设计思路。

１硬件设计

光纤环路工业以太网交换机硬件主要分成两个模块：ＣＰＵ模块和交换模块。下面分别对这两个模块进行详细介绍。

１．１ＣＰＵ模块

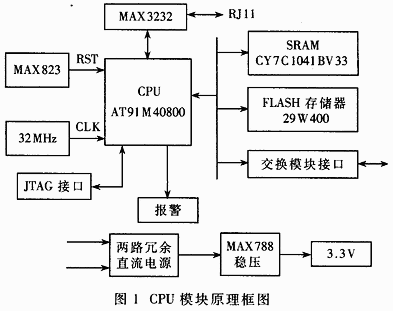

ＣＰＵ模块又可以划分为两部分,即电源部分和ＣＰＵ及外围电路部分,原理框图见图１。

电源部分要求提供两路１０～４０Ｖ的直流电源,这两路电源互为备份,只要其中一路电源是正常的即可使系统正常供电。另外,这两路电源的正常与否由连接到ＣＰＵ上的两个ＬＥＤ发光管指示,ＣＰＵ如果发现有一路不正常,就会驱动报警指示灯指示此路电源不正常,并驱动继电器接通另一路电源。如果两路同时不正常,由于继电器的报警输出为常闭触点,ＣＰＵ无输出信号,继电器的触点是闭合的,因此可以向远端提供报警信息。

ＭＡＸ７８８是开关稳压管,该稳压管的输出电压为３．３Ｖ,输出最大电流为５Ａ,输入电压范围为８Ｖ～４０Ｖ,内部开关频率为１００ｋＨｚ。

交换机的ＣＰＵ选用Ａｔｍｅｌ公司的３２位ＡＲＭ内核微处理器芯片ＡＴ９１Ｍ４０８００,ＲＡＭ采用高速２５６Ｋ×１６位的ＳＲＡＭＣＹ７Ｃ１０４１ＢＶ３３。

ＦＬＡＳＨ存储器２９Ｗ４００用来保存程序和一些配置信息,它的容量为２５６Ｋ×１６位。ＡＴ９１Ｍ４０８００的串口扩展一个ＲＳ－２３２接口,ＰＣ机通过ＲＳ－２３２口直接对交换机进行一些管理和设置。ＭＡＸ８２３是一个带ＷＡＴＣＨＤＯＧ功能的电源监视芯片,提供可靠的复位信号。

ＣＰＵ模块和交换模块之间通过４０芯的插座进行连接,主要对交换芯片实现寄存器设置和网络数据读写功能。ＪＴＡＧ端口实现对ＡＴ９１Ｍ４０８００的实时仿真和将程序下载到ＦＬＡＳＨ存储器中。

１．２交换模块

交换模块主要由ＭＡＣ层主交换芯片ＶＴ６５１０Ｂ和物理层芯片ＲＴＬ８２０８组成。主交换芯片采用ＶＩＡ公司生产的ＶＴ６５１０Ｂ,该芯片有９个１０／１００Ｍ端口和１个１Ｇ端口,内嵌３８４ＫＢ的控制ＲＡＭ和包交换缓冲ＲＡＭ,可以实现完整的交换功能;另外提供主机接口,以便外部ＣＰＵ对本交换芯片进行初始化和管理。

８个１０／１００Ｍ端口通过ＲＭＩＩ接口与Ｒｅａｌｔｅｋ公司生产的物理层芯片ＲＴＬ８２０８连接。ＲＴＬ８２０８芯片共集成了８个物理层的端口,这８个端口可以配置成采用１０／１００ＢＡＳＥ－ＴＸ（双绞线接口）或１００ＢＡＳＥ－ＦＸ（光纤接口）。本系统采用了６个１０／１００ＢＡＳＥ－ＴＸ端口和两个１００ＢＡＳＥ－ＦＸ端口。６个１０／１００ＢＡＳＥ－ＴＸ端口需要通过隔离变压器ＨＲ６０４００９与ＲＪ－４５接口连接,ＨＲ６０４００９是一个提供４路ＲＪ－４５接口的隔离变压器。两个１００ＢＡＳＥ－ＦＸ端口可以直接与光纤收发器Ｖ２３８２６连接,该收发器提供单模ＳＣ接口。

另外,物理层芯片ＲＴＬ８２０８可以通过串行移位寄存器７４ＨＣ１６４外接ＬＥＤ发光管输出显示每个网络端口的状态。

由于ＶＴ６５１０Ｂ和ＲＴＬ８２０８的核心工作电压是２．５Ｖ,所以还要采用低压降的稳压芯片ＭＡＸ１８１８把３．３Ｖ的电压降到２．５Ｖ。

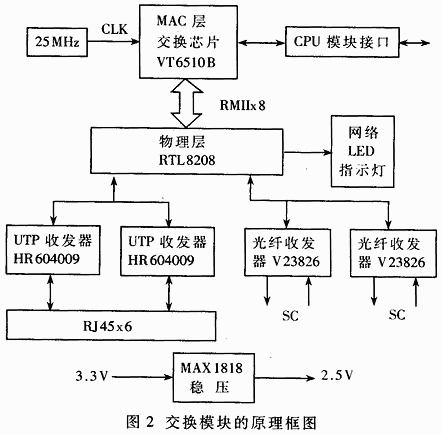

交换模块的原理框图见图２。

２软件设计

本交换机软件设计的主要任务是对交换芯片ＶＴ６５１０Ｂ的寄存器进行设置,使之能实现基本的交换功能;另外可以由上位机通过ＲＳ－２３２口或交换机上的网络端口对本交换机进行设置,实现网络端口的状态监视、冗余环路、虚拟局域网等各项高级管理功能。

根据产品的设计要求,交换机的软件可以划分为以下几部分：

（１）初始化

主要完成对ＣＰＵ各寄存器的初始值设置和对交换芯片的各个寄存器的初始值设置,启动交换机开始工作。

（２）网络协议

实现８０２．１ｄ、８０２．１ｗ、８０２．１ｑ以及ＰＩＮＧ、ＡＲＰ、ＢＯＯＴＰ、ＩＰ、ＴＣＰ、ＵＤＰ等网络协议。

（３）网络管理及功能设置

通过ＲＳ－２３２口实现对交换机一些基本参数的设置和状态监视。另外在实现上述网络协议的基础上,也可以直接通过网络实现对交换机的参数设置和实时状态监视。

（４）故障诊断及冗余环路实现

实现对电源及交换机其它部件的故障自诊断和报警,按照所设定的冗余环路实现协议和策略,监视网络当前连接状态并实现网络的自愈功能。

由于工业以太网交换机与通常的商用交换机有很多的共同点,又有一些不同点,因此在设计时借鉴了商用以太网交换机的原理,同时又兼顾到了工业以太网设备的特点。本设计选用了功能较强的交换芯片、网络物理层芯片和收发接口电路,并采用了基于ＡＲＭ内核的３２位嵌入式处理器来实现交换机的高级网络功能。
