为避免电源在系统出现短路或过载时损坏,常采用限流电路为电源提供保护。针对这种应用,集成电路制造商提供了内置P沟道MOSFET和限流门限可调的芯片,这些芯片大多用于5V系统,将系统的最大电流限制在2A以内,电源精度较低（20%至50%）。

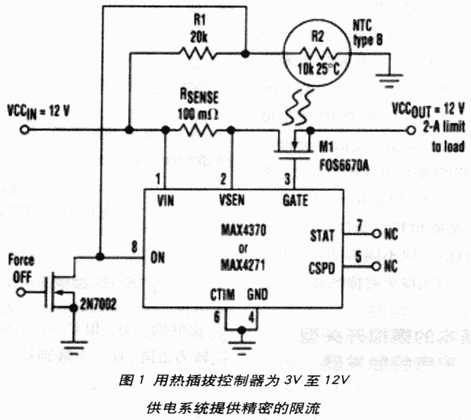

利用具有电流调节功能的“热插拔控制器”可构成高精度的通用限流电路（图1）,外部MOSFET和电流检测电路使该类芯片可用于3V至12V供电系统,CTIM引脚接地,抑制芯片的双速/双电平检测功能,使芯片处于开启模式。依照下式选择检流电阻、设置限流门限：ILIM=（200mV）/RSENSE（RSENSE为检流电阻）

图1电路所能提供的电流检测精度为：“10%+检流电阻误差-高于传统方案的检测精度。”该电路不仅在短路或过情况下为系统提供保护,而且通过将MOSFET的栅极电荷电流限制到100mA,使浪涌电流和电源电压的上升斜率得以限制,ON（引脚8）为低电平时可断开负载。正常工作状态下,利用外部MOSFET不存在任何问题,但是当电路出现短路时,电源电压完全由MOSFET和检流电阻承受,从而导致功耗增大、管芯温度升高。如果这种状况存在的时间较长,则需在电路中增加热保护电路。

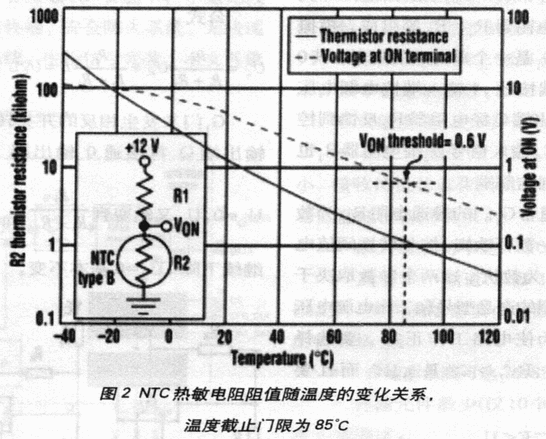

将NTC温度监测器靠近MOSFET安装,利用IC1内部精密的比较器（接入点为ON引脚）能够在温度高于某一门限时断开负载,例如：如果R1为20kΩ,VCCIN为12V,选用B类热敏电阻R2（温度为25℃）时,阻值为10kΩ）,则温度监测门限为85℃（图2所示）。
