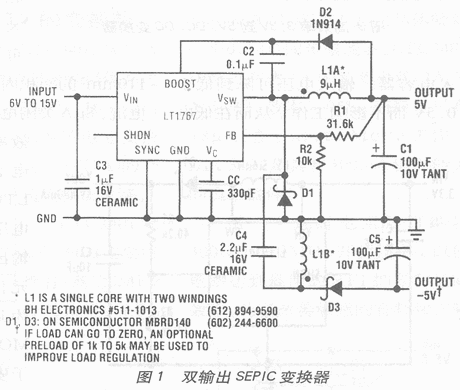

双输出SEPIC(Single-Ended Primary Inductance Converter- 单端初级电感变换器)变换器电路示于图1,在此电路中采用Linear公司降压变换器 LT1767。

    现在,通信装置的尺寸正在不断地缩小,而数据率继续提高。这使得在敏感信号电路附近建造一个小型、有效的开关电源增加了困难。LT1767就是针对此问题而设计的。1.25MHz开关频率是大于很多系统的带宽。若需要,Sync引脚可用于进一步提高工作频率到最高2MHZ,使开关噪声不进入任何特别敏感的频段。高开关频率可降低输入和输出滤波元件的尺寸并且可采用片电感,从而降低了整个系统的成本。LT1769主要特性还包括:2.7V~25V宽工作电源范围、1.5A最大开关电流限制、内部欠压锁定、关断模式(静态电流6μA)。

    电路图1是一个双输出SEPIC变换器,只有一个磁元件产生5V和-5V双输出。图中所示的两个电感器绕在单个BH环形磁芯上。5V输出拓扑结构是标准的降压变换器。若没有C4 －5V拓扑结构为简单的与降压变换器耦合的反激变换绕法。C4构成SEPIC拓扑结构,这种结构改善了调整率和有助于L1A和L1B之间均分电流。没有C4,则绕组L1B上的电压相对L1A变化,这是由于相对负载和耦合损耗所致。C4为保持在绕组L1B上的相等电压提供一低阻抗通路,这改善了调整度。图1中的L1是带两个绕组的单磁芯BH Electronics#511-1013。D1和D3是ON Semiconductor公司的MBRD140。假若负载可能到零,则可用1K~5K的预加载来改善负载调整率。
