Intel成功开发了金属栅极/高k电介质叠层结构 |
| 发布时间:2004年3月29日 点击次数:529 |
| 来源:半导体国际 作者: |

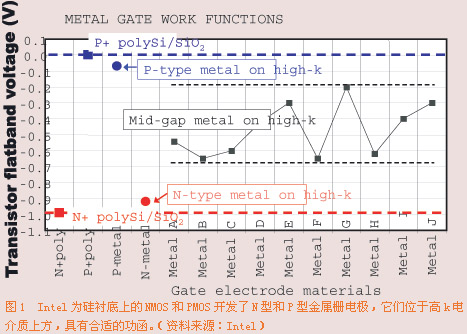

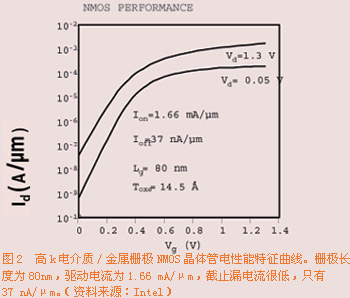

 虽然不是所有的金属都适用金属栅极,但是Intel公司的研究人员声称他们已经发现了两种金属--一种N型,另一种为P型--可以和高介电常数（k）电介质进行完美的匹配。这是半导体工业的一个重要里程碑。半导体工业一直在为传统CMOS晶体管中使用的SiO2栅极电介质和多晶硅栅电极寻找合适的替代材料。Intel并未公布他们到底使用了什么金属,只是说将这两种金属和普通高k电介质相结合,制得的晶体管具有优异的性能。传统晶体管微缩方法遇到的问题是栅极电介质越来越薄,最终只有几个原子层那么厚。Intel晶体管研究成员和领头人Rober Chau说：“我们快用完所有的原子了。”超薄栅极电介质会产生很大的通道漏电流,导致芯片高功耗和相应的散热问题。  用高k材料例如HfO2或ZrO2取代SiO2可以解决这个问题,因为这些材料的等效厚度要大得多。虽然高k材料解决了通道漏电流问题,但是栅极和晶体管通道区域之间的电容耦合较大,需要较高的驱动电流（Id）。 人们已经研究了许多高k电介质,但是到目前为止取得的成果比较有限。Chau说,遇到的问题通常有两个：1）由于界面Fermi能级pinning效应,高k电介质和多晶硅栅极不匹配,晶体管阈值电压较高;2）由于高k电介质表面光学声子和通道反转层电荷载流子之间的耦合作用,高k电介质/多晶硅栅极结构的通道迁移率急剧降低。 研究人员知道Fermi pinning现象已经有一段时间了,并且尝试了各种各样的金属栅极,但是这是一项很消耗精力的研究。很好的科学方法使Intel发现了两种具有合适功函的金属。图1为P型和N型晶体管中传统多晶硅栅极与Intel发现的金属以及半导体工业中常用的其它金属（例如TiN）的功函比较结果。请注意其它金属的功函都不能接近理想功函（红色和兰色虚线）。 因为高k电介质是金属氧化物,它们具有一定程度的极化作用。“极化程度越高,k值越大。”Chau说,“问题是,极化程度越大,材料的光学声子振动也越大,相应地对通道电荷传导的干扰也就越严重,最终导致通道迁移率的降低。”  同样,Intel也没有详细说明他们是怎样解决这个问题的。但是Chau提示说,最好的办法是考虑采用可以吸收振动的金属,“如果我能发现可以吸收振动、从而不会对通道产生干扰的合适金属,那么我就不再有迁移率降低的问题。” Chau补充道,“说总是比做容易,人们不能任意使用各种金属。为了得到合适的功函以及晶体管阈值电压,人们必须分别为NMOS和PMOS找到合适的N型和P型金属电极。” |
|
|
|
