数据传输系统方案

由于系统要求传输距离大于8m,需采用平衡电缆。对于两端LVDS接口,可以采用ASIC和FPGA两种方式实现。由于Xilinx公司生产的Virtex-II系列FPGA直接支持LVDS电平标准,本系统采用XC2V250实现,这不仅省去了专用LVDS电平转换芯片,节省了成本,而且可以将系统中其它控制逻辑集成在单个FPGA芯片内,从而降低了PCB设计的难度,提高了系统的集成度和可靠性。另外,收发接口逻辑采用FPGA,可以在使用过程中根据需要重新配置传输方向,以动态地改变收发通道的数目,大大增强了系统的可重构能力。

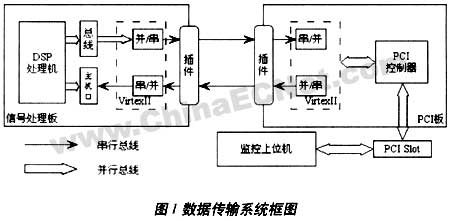

整个数据传输系统框图如图1所示。由于数据传输是双向的,信号处理板和PCI板都有并／串转换发送模块和串／并转换接收模块(均在FPGA内实现),两块板卡通过平衡电缆连接。此外,在信号处理板上,DSP处理机通过外部总线向FPGA发送缓存区内写入数据,FPGA通过DSP的主机口完成与DSP存储空间的数据交换。在PCI板上,FPGA通过PCI控制器和主机进行数据交换。系统工作原理可表述如下：DSP处理机将处理结果通过外部总线输出到FPGA缓冲存储器内,在FPGA内完成数据的并／串转换,并通过LVDS串行接口发送出去。数据通过平衡电缆传输至上位机接收卡。在上位机接收卡内,数据经串／并转换后,送至PCI接口控制电路。上位机输出数据到DSP处理板的过程则相反。由于系统要求数据传输上行数据率小于下行数据率,设计中上行数据传输通道数为1,下行数据通道数是4。在传输距离大于8m的情况下,实际单通道数据传输速率达到264Mbps。

LVDS并／串转换实现

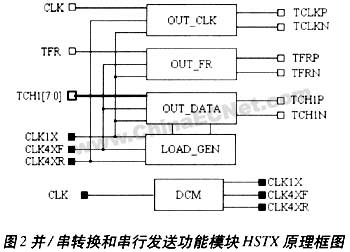

由于FPGA是通过DSP处理机的外部总线获得数据的,其数据形式是并行的,所以发送前应将其转换为串行比特流。FPGA内实现并／串转换和串行发送功能的模块HSTX的原理框图如图2所示。

由图2可以看出,该模块有3个输入信号。分别为时钟输入CLK、帧同步信号TFR和并行数据TCH1[7：0]。其中,CLK频率为33MHz,经过数字时钟管理器(DCM)锁相倍频后得到串行模块内部时钟CLK1X(33MHz)、CLK4XR(33
