Flash 单片机自编程技术的探讨 |
| 发布时间:2006年8月26日 点击次数:819 |
| 来源: 作者:西北工业大学 刘宏志 谢利理 |

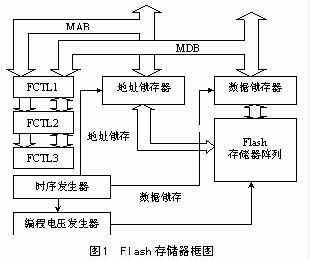

1 MSP430芯片Flash存储器的结构 Flash存储器模块是一个可独立操作的物理存储器单元。全部模块安排在同一个线性地址空间中,一个模块又可以分为多个段。当对Flash存储器段中的某一位编程时,就必须对整个段擦除,因此,Flash存储器必须分为较小的段,以方便地实现擦除和编程。图1是MSP430芯片上Flash存储器模块的结构框图。该Flash存储器模块包含如下部分:控制逻辑——控制Flash擦除和编程时的机器状态和时序发生器; Flash保护逻辑——避免意外的Flash擦除和编程操作;编程电压发生器——提供Flash擦除和编程所需全部电压的集成电荷泵; 3个16位控制寄存器——FCTL1、FCTL2、FCTL3控制Flash模块的全部操作;存储器本身。

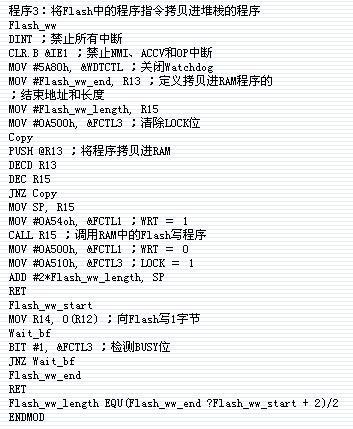

2 Flash存储器的擦除和编程操作 通常CPU访问Flash是为了读取数据或者是执行程序,这时数据、地址锁存器是透明的,时序发生器和电压发生器关闭。然而,我们有时候需要在程序执行的过程中对Flash的内容进行修改,这时就需要对控制寄存器FCTLx进行适当的设置,以保证擦除/编程操作的正确执行。当进行擦除/编程操作时,Flash模块中的时序发生器将产生全部内部控制信号,控制全部执行过程。这时CPU是不能访问Flash的,因此所要执行的程序指令必须从别的地方调用,如RAM,或者将CPU置于空闲状态。当Flash的编程结束后,CPU才能重新获得对Flash的控制权。 MSP430系列芯片中只集成了一个Flash模块用作程序和数据存储器。这就意味着在对Flash进行编程时,中断向量是不起作用的,任何中断请求都得不到响应。所有可能的中断源(包括看门狗)在对Flash进行擦除/编程操作前,都应该被屏蔽掉,如程序1所示。 2.1 直接进行的Flash自编程 2.2 通过RAM程序调用实现Flash自编程 |
|
|
|
|
