摘要：TEC9328是深圳天潼公司生产的四位定时计数电路,利用它可以对控制对象进行循环控制操作。文中介绍了它主要特点、引脚功能和内部结构。并给出了利用TEC9328设计的循环式定时控制器的实际应用电路。

    关键词：循环 控制定时器 TEC9328

在日常生产及工业应用中,有时可能需要对某一控制对象进行循环式控制,即让对象工作一段时间（如1分钟）,然后停歇一段时间（如10分钟）,再工作一段时间,再停歇一段时间,如此循环地工作下去。通常的定时器仅能使对象在停歇一段时间后继续工作,而不能实现循环控制。而基于TEC9328可编程定时电路循环式定时控制器则非常适合于这种循环式的自动控制操作。

1 TEC9328的主要特点

TEC9328是深圳天潼微电子公司生产的四位定时计数电路,其主要特点如下：

●工作电压范围为3～6V;

●采用CMOS工艺,功耗极低,抗干扰能力强;

●具有开机复位功能;

●采用32768Hz石英晶振;

●具有4位BCD码计数器,计数频率小于2MHz,可级连使用;

●当时间到达设定值后,器件的G端即有相应的输出。

2 引脚功能

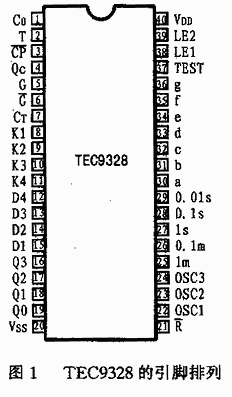

TEC9328的引脚排列如图1所示。各引脚的功能说明如下：

Co：第四位BCD码计数器进位输出,利用该引脚可进行多个TEC9328级联。

T：计数器第二极六分频或十分频选择端,悬空时为十分频计数,接VDD时为六分频计数。

CP：四位BCD码计数器计数脉冲输入端。

Qc：计数控制信号。接地时,允许计数;接电源时,禁止计数。如将该端接至G端,则可构成复合定时计数器。

G,G：TTL驱动端,可用来控制设备动作。当拔盘开关设定值与计数器的计数值相等时,G=1,G=0。

CT：多个TEC9328级联控制器。需要级联计数器时,将Co与后级CP相连,CT接VDD;如需级联成可设定计数器,则可将Co与后级CP相连,CT接VDD;如需级联成可设定计数器,则可将Co与后级CP相连,此时,CT接后级的G,不级联时将CT端悬空即可。

K1～K4：用于接拨盘开关公共端。

D1～D4：LED显示扫描信号,高电平有效;

Q0～D3：为BCD码计数器输出,应用时接拔盘开关输出。

R：清零端,通过一个10kΩ电阻和一只电容接到Vss即可在开机时自动清零。

OSC1ΩOSC3：OSC1、OSC3用来接晶振,OSC1、OSC2用于接反馈电阻。

0.01s,0.1s,1s,0.1m,1m:分别为0.01秒、0.1秒、1秒、0.1分、1分五个时基信号。

a～g：LED笔划驱动输出。

TEST：TEST=0时,有1s、0.1m、1m信号输出;TEST=1时,1s为输入端,0.1m为六分频输出,1m是60分频输出。

LE1、LE2：计数器计数锁存选通信号。LE1、LE2内部通过一与门来控制锁存器的选通。LE=-1时锁存,LE=0时不锁存。若将LE1、LE2悬空（相当于LE=1）则为总选能。

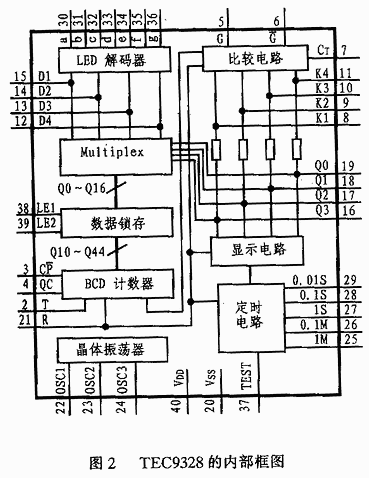

图2所示是TEC9328的内部原理框图。

3 循环式定时控制器

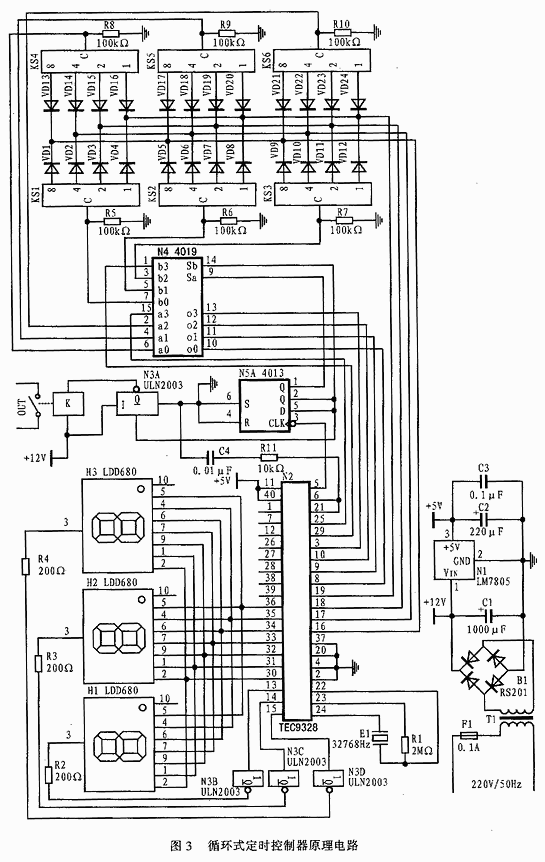

图3所示（参见62页）是采用TEC9328的循环式定时控制的原理电路图。

该电路由晶体振荡器、计时分频器、四位BCD码计数器,拨盘预置比较器、显示译码器等部分组成。OSC1和OSC3用于外接32768Hz晶振,OSC1和OSC2用于外接2MΩ反馈电阻。产生的32768Hz时基信号,经分频器的再产生0.01s、0.1s、1s、0.1m、1m的时基信号。本电路用1m作停歇时基,1s作工作时基（使用时可根据不同要求选用不同的时基）。

电路中的四位BCD码计数器可对CP输入的脉冲进行分频计数。电路用于二组拨盘开关,每组各三位（个、十、百三位）。一组用了设置停歇时间（下称A组）,其可设置时间范围为0～999分钟;另一组用来设置工作时间（下称B组）,可设置时间范围为0～999秒。每位拨盘开关的权码端通过开关二极管接TEC9328的Q0～Q4.每位拨关的公共端分别接一56kΩ到地,A、B组的每位拨盘开关的公共端对应接入与/或门选择器CD4019的a和b输入端。当D触发器CD4013的Q端为1时,CD4019将A组的三个拨盘开关的公共端分别接TEC9328的K1～K3;当D触发器CD4013的Q端为0时,CD4019将B组的三个拨盘开关的公共端分别接TEC9328K1～K3。同时,分、秒时基接在CD4019的a3、b3端。在D触发器CD4013的Q端电平转换时,将分或秒的时基脉冲送入CP去计数,同时抑制另一个时基信号进入CP。当拨盘开关设置数与计数器数值符合时,TEC9328的G端输出“1”电平,CD4013翻转为Q=0,Q=1;同时,TEC9328的G端的低电平使TEC9328复位,从而进入秒计数状态;这样,CD4013的Q端即可使ULN2003的A门输出为低,以使继电器K吸合来控制对象工作。当TEC9328对秒时基的计数与拨盘开头KS4～KS6所设定的值相符合时,TEC9328的G和G的输出信号又将使CD4013翻转以使继电器断开,从而使CD4019再次切换到A组,以完成循环工作。

在A组（或B组）工作时,TEC9328可将当前的计数值送入到数码显示器,并通过ULN2003的B、C、D门进行动态显示。

    电阻R5～R10的作用是在拨盘开关断开时不会使CD4019的输入端悬空。
