摘要：本文首先简要介绍了视频解码芯片SAA7113的特点与应用,然后介绍了初始化时的寄存器配置,用51单片机控制7113的方法,最后给出了初始化7113的汇编程序及控制方法。

关键词：视频解码 SAA7113  I2C总线 初始化

引言：SAA7113是飞利浦公司视频解码系列芯片的一种,非常具有代表性,在很多视频产品如电视卡、MPEG2、MPEG4中都有应用,熟悉了7113的原理后,对其它系列芯片SAA7114、7115、7118就会很容易理解。SAA7113的主要作用是把输入的模拟视频信号解码成标准的“VPO”数字信号,相当于一种“A/D”器件。7113兼容全球各种视频标准,在我国应用时必须根据我国的视频标准来配置内部的寄存器,即初始化,否则7113就不能按要求输出,可以说对7113进行研发的主要工作就是如何初始化。对7113初始化需要通过I2C总线进行,本文给出用51单片机控制的例子。

1． SAA7113的基本原理与应用
SAA7113是一种视频解码芯片,它可以输入4路模拟视频信号,通过内部寄存器的不同配置可以对4路输入进行转换,输入可以为4路CVBS或2路S视频（Y/C）信号,输出8位“VPO”总线,为标准的ITU 656、YUV 4：2：2格式。
7113兼容PAL、NTSC、SECAM多种制式,可以自动检测场频适用的50或60Hz,可以在PAL、NTSC之间自动切换。7113内部具有一系列寄存器,可以配置为不同的参数,对色度、亮度等的控制都是通过对相应寄存器改写不同的值,寄存器的读写需要通过I2C总线进行。
7113的模拟与数字部分均采用+3.3V供电,数字I/O接口可兼容+5V,正常工作时功耗0.4W, 空闲时为0.07W。7113需外接24.576MHz晶体,内部具有锁相环（LLC）,可输出27MHz的系统时钟。芯片具有上电自动复位功能,另有外部复位管脚（CE）,低电平复位,复位以后输出总线变为三态,待复位信号变高后自动恢复,时钟丢失、电源电压降低都会引起芯片的自动复位。7113为QFP44封装。

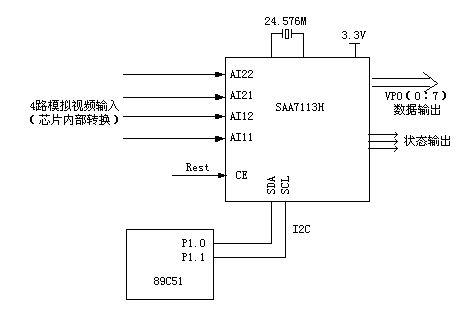

7113的典型应用如下图所示。

2．SAA7113的寄存器简要介绍
    SAA7113的地址从00H开始,其中14H、18H~1EH、20H~3FH、63H~FFH均为保留地址,没有用到,00H、1FH、60H~62H为只读寄存器,只有以下寄存器可以读写：01H~05H（前端输入通道部分）,06H~13H、15H~17H（解码部分）,40H~60H（常规分离数据部分）。

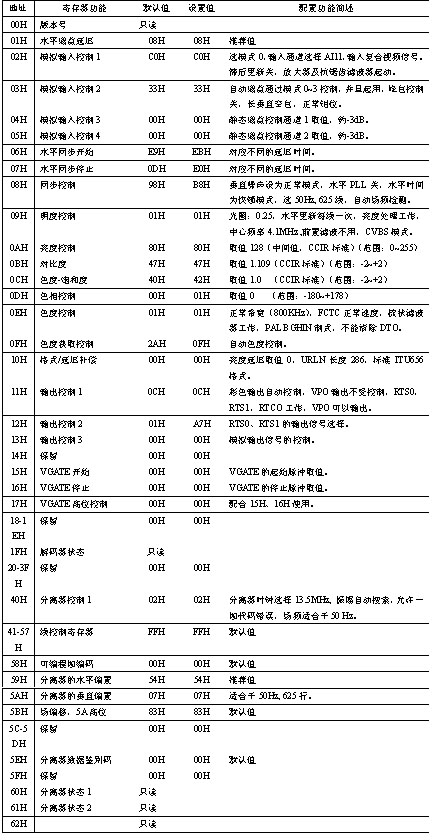

下面列表对7113中的寄存器进行简要说明,其中默认值为芯片复位后的寄存器默认值,设置值为可以适用于我国PAL制式的设置参数,这些参数只供参考,详细信息请参考7113数据手册,有些参数如亮度等可以根据用户的需要适当更改。

3．SAA7113寄存器的配置方法
SAA7113的寄存器配置通过I2C总线来进行,遵从I2C总线协议,下面从读、写两个方面来说明操作的格式：
对7113寄存器的“写”操作：

S

P

对7113寄存器的“读”操作：

说明：S：起始位,条件是SCL高电平时SDA有下降沿;
Sr：重复设一个起始位
Slave address W：7113芯片地址+写标志,0100 1010 = 4AH,若RTS0通过3.3K电阻接地,则为48H;
Slave address R：7113芯片地址+写标志,0100 1011 = 4BH,若RTS0通过3.3K电阻接地,则为49H;
ACK-S：7113产生的回应信号;
ACK-m：主机产生的回应信号;
Subaddress：寄存器地址;
P：停止位,条件是SCL高电平时SDA有上升沿;
对多个寄存器操作时,寄存器地址有自动加1功能。
4．用51单片机对7113初始化和控制
    SAA7113的初始化就是对寄存器配置合适的参数,使其能够有符合要求的输出。寄存器配置通过I2C总线来进行,很多可以控制I2C总线的器件都可以作为主器件对7113进行初始化,这里介绍用51单片机初始化7113的例子。
51单片机和7113的硬件连接非常简单,只要把单片机的两个I/O口（如P1.0、P1.0）直接和7113的SCL、SDA管脚相连,再加上上拉电阻即可。
用单片机初始化7113的主要任务是程序的编写,首先要熟悉I2C总线协议,根据I2C总线的原理写出启动、停止、应答信号等的子程序,由子程序再写出发送、接收1个字节的程序,然后根据7113的寄存器操作格式写出读写寄存器的程序,最后根据以上的子程序写出初始化7113的程序段。
对7113的控制一般是改变色度、亮度等指标以及输出管脚的输出信号,这可以通过修改相应寄存器的值来完成,程序上写出“读写命令”即可。
下面以程序段的形式给出初始化SAA7113以及读写寄存器的具体例子,以供参考。
SDA              BIT   P1.0
SCL              BIT   P1.1
I2C_ERROR        BIT   00H    ;I2C总线数据传输出错标志
DeviceaddressW   EQU   4AH    ;7113器件地址+写
DeviceaddressR   EQU   4BH    ;7113器件地址+读
Subaddress       EQU   4DH    ;7113寄存器地址字节在单片机中的存放地址
DATA_I2C         EQU   50H    ;设置写入或读出数据在单片机中的存放地址

;*************启动**************
I2C_START:    SETB   SDA
               NOP
               SETB   SCL
               NOP
               CLR    SDA
               NOP
               CLR    SCL
               RET
;***************停止**************
I2C_STOP:     CLR    SDA
               NOP
               SETB   SCL
               NOP
               SETB   SDA
               NOP
               RET
;************送应答位************
SEND_ACK:    CLR    SCL
               NOP
               CLR    SDA
               NOP
               SETB   SCL
               NOP
               NOP
               CLR    SCL
               NOP
               SETB   SDA
               RET
;***********送非应答位***********
SEND_NOACK: SETB   SDA
              NOP
              SETB   SCL
              NOP
              NOP
              CLR    SCL
              NOP
              RET
;***********检查应答位************
CHECK_ACK:  NOP
              CLR    SCL
              NOP
              SETB   SDA
              NOP
              SETB   SCL
              NOP
              NOP
              MOV   C, SDA
              MOV   I2C_ERROR, C
              CLR    SCL
              NOP
              RET
;*******发送1字节数据,待送数据在A中******
I2C_SEND_1BYTE:
              MOV   R0,  #8
   SEND100:  RLC    A
              MOV   SDA,  C
              NOP
              SETB   SCL
              NOP
              NOP
              CLR    SCL
              DJNZ   R0, SEND100
              RET
;*******接收1字节数据,接收数据放在A中*****
I2C_RECEIVE_1BYTE:
              MOV   R0,  #8
  RECV100:   SETB   SDA
              NOP
              SETB   SCL
              NOP
              NOP
              NOP
              MOV   C,  SDA
              CLR    SCL
              RLC    A
              DJNZ   R0,  RECV100
              RET
;*******通过I2C总线向某一寄存器写入一个字节数据*********
I2C_WRITE:   ACALL  I2C_START          ;发启动信号
              MOV    A, # DeviceaddressW ;调7113地址+写
              ACALL  I2C_SEND_1BYTE    ;发送7113地址及“写”命令
              ACALL  CHECK_ACK         ;检查7113的应答信号
              JNB     I2C_ERROR, WR200   ;应答正确,继续
WR100:     ACALL  I2C_STOP            ;应答不对,返回
              RET
WR200:     MOV    A,  Subaddress        ;调寄存器地址
            ACALL  I2C_SEND_1BYTE    ;发送寄存器地址
              ACALL  CHECK_ACK         ;检查7113的应答信号
            JB       I2C_ERROR, WR100   ;应答不对,返回
            MOV    A,  DATA_I2C        ;调准备写入的数据
            ACALL  I2C_SEND_1BYTE     ;发送数据字节
              ACALL  CHECK_ACK
            JB       I2C_ERROR, WR100
            ACALL  I2C_STOP             ;发停止信号
            RET
;*******通过I2C总线读出某一寄存器的数据*********
I2C_READ:    ACALL  I2C_START
              MOV    A, # DeviceaddressW   ;调7113地址,写入
              ACALL  I2C_SEND_1BYTE
              ACALL  CHECK_ACK
              JNB     I2C_ERROR, RD200
RD100:    ACALL  I2C_STOP
          RET
RD200:    MOV   A, Subaddress          ;调要读的寄存器地址
              ACALL  I2C_SEND_1BYTE     ; 发送寄存器地址字节
              ACALL  CHECK_ACK
          JB       I2C_ERROR, RD100
          ACALL  I2C_START           ;重发起动信号
          MOV    A, # DeviceaddressR    ;调7113地址,读
              ACALL  I2C_SEND_1BYTE
              ACALL  CHECK_ACK
          JB       I2C_ERROR, RD100
          ACALL  I2C_RECEIVE_1BYTE  ;接收读出的数据
          MOV    DATA_I2C,  A         ;读出数据转存
          ACALL  SEND_NOACK         ;发送非应答位
          ACALL  I2C_STOP              ;停止
          RET
;***************初始化7113,配置各寄存器************************
 INIT_SAA7113:    MOV DPTR, #SAA7113_Subaddress
               MOV R7, #28
INIT100:       MOV A, #0
               MOVC  A, @A+DPTR
               MOV Subaddress,  A     ;调寄存器地址
               MOV A,#28
               MOVC  A, @A+DPTR
               MOV DATA_I2C, A       ;调寄存器配置数据
               INC  DPTR
               ACALL I2C_WRITE     ;配置1个寄存器
               JB I2C_ERROR, INIT200
               DJNZ R7,INIT100
INIT200:      RET
;***************SAA7113寄存器初始化配置数据**********************
SAA7113_Subaddress:
 DB 01H,02H,03H,04H,05H,06H,07H,08H,09H,0AH,0BH,0CH,0DH,0EH
 DB 0FH,10H,11H,12H,13H,15H,16H,17H,40H,58H,59H,5AH,5BH,5EH
    ;共28个
I2C_REG_VALUE_AI11:
 DB 08H,0C0H,33H,00H,00H,0EBH,0E0H,0B8H,01H,7EH,46H,43H,01H,01H
 DB 0FH,00H,0CH,0A7H,00H,00H,00H,00H,02H,00H,54H,07H,80H,00H
;*************对SAA7113某一寄存器的改写与读出*******************
WRITE_READ:     MOV  Subaddress, #0AH   ; 设寄存器地址为0AH
                  MOV  DATA_I2C, #88H    ;改寄存器的值为88H
                  ACALL I2C_WRITE     ;改写
               ACALL I2C_READ      ;读出

结语
    SAA7113在很多产品中都可以应用,但其初始化与控制的原理都一样,本文中的程序段经过实际应用可以保证7113正常工作,其寄存器设置参数与控制方法可以被借鉴或直接应用。
