HP3系列插脚式铝电解电容

发布时间:2007年2月10日点击次数:31

来源:华南理工大学科技开发公司作者:

型号	容量（uf）	耐压（Volts）	直径Ø （mm）	高（mm）	技术资料
HP3 2G221MRY	220	400	25	30	尺寸技术参数
HP3 2G271MRY	270	400	25	35
HP3 2G331MRA	330	400	35	30
HP3 2G471MRA	470	400	35	40
HP3 2G561MRA	560	400	35	45
HP3 2G681MRA	680	400	35	50

特别介绍：PS2/US2型（85 ^oC 2000小时保证 105 ^oC 2000小时保证

PS2,US2系列是为变频器、伺服放大器控制电路之初级侧滤波器用而开发的产品,由于可对应大容量、高波纹、因而适于提高成本效率。

高波纹化
采用新型散热构造提高散热性能,从而实现高波纹化。
使用低ESR化材料实现高波纹化。通过上述努力,与原来的产品（HP3,HU3系列）相比,允许纹波电流在无风状态下提升27％。通风状态下（风速0.5M/s）提升40％。

装配方法的改善

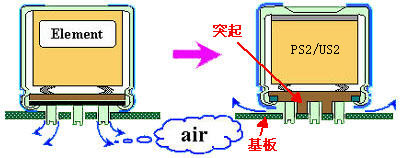

   通过改善封盖结构,实现空白（加固）端子绝缘化。
   通过改善封盖结构,改善了在焊接固定时空气自端子插孔的溢出状况（气泡现象）。

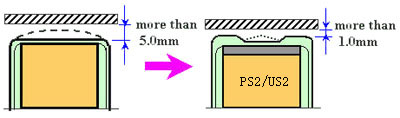

   通过改善盒结构,使压力阀（位于盒底部）的必有活动空间从原来的5mm减少到1mm。通过上述努力,简化了模型设计。

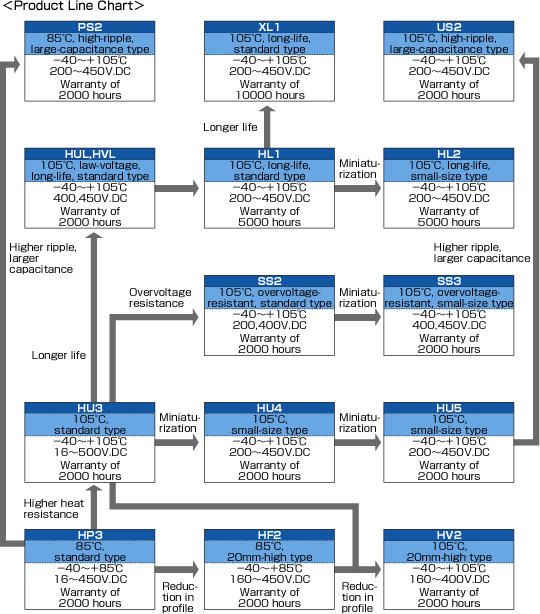

电路印制板自立型铝电解电容器系列 <目录

产品名称	特点	最高工作温度 ^oC	寿命小时保证	工作电压 V	容量范围 μF	详细资料
PS2	高波纹大容量产品： PS2,US2系列是为变频器、伺服放大器控制电路之初级侧滤波器用而开发的产品,由于可对应大容量、高波纹、因而适于提高成本效率。	85	2,000	200～450	390～4,700
US2		105	2,000	200～450	330～4,700

HU	小型产品：比原来的HU系列更加小型化。	105	2,000	400～450	82～680

HU5	小型产品：通过改良电解液和铸型箔,缩小原来HU3系列的外形尺寸。	105	2,000	200～450	47～1,500
HU4	小型产品：通过改良电解液和铸型箔,缩小原来HU3系列的外形尺寸。	105	2,000	200～450	56～2,200

HP3	标准产品：通过改良铸型箔,将原来的HPR、HFR系列的外形尺寸缩小了20～30％。	85	2,000	16～450	56～33,000

SS2	过电压对应产品： SS3是在电容器出现过电压时不出火花及明火,靠压力阀运转到开放模式的一种规格。而SS2将SS3的铸型箔倍率提高之后,通过重新改善内部结构而使其外形尺寸进一步缩小了10％。使用于以转换电源为代表的需要有过电压保护对策的电子机械。	105	2,000	200,400	68～1,500
SS3		105	2,000	400,450	39～470

SS4	过电压对应产品： SS4通过提高铸型箔倍率,使SS3型产品尺寸进一步缩小。	105	2,000	400	100～390

HU3	标准产品：通过提高铸型箔倍率,使原来的HUR、HVR系列的外形尺寸缩小了20～30％。	105	2,000	16～500	39～33,000

HL1	长寿命标准产品：实现了HUL、HVL型产品当中200V.DC～400V.DC系列的小型化,并且新增加了450V.DC系列。	105	5,000	200～450	47～1,800

XL1	长寿命标准产品：通过改良电解液和铸型箔,达到105^oC条件下10,000小时保证。	105	10,000	200～450	39～1,500

HF2	Low profile product, Warranty of 2,000 hours at 85°C

HV2	Low profile product, Warranty of 2,000 hours at 105°C
