移动娱乐业的蓬勃发展使消费者享受到了移动电视的便利,新的需求反过来推动了标准、市场和解决方案的创新。大多数欧洲国家都已经或即将部署手持数字视频广播。DVB-H的快速发展为半导体、电子娱乐设备和运营商带来了巨大的机遇和挑战。

移动娱乐的技术挑战

移动娱乐技术的不断发展让消费者需要尺寸小、重量轻、结实、多功能和多模式的产品以便于带着这些产品到处活动,他们还希望把这些便携式产品创作的内容无缝地转移到互联网和其他设备甚至任何地方。设计公司和OEM面临着新的挑战包括加密处理引起的功率紧张、音频与视频服务质量、图像刷新速度、减小尺寸和重量、不兼容协议上不兼容器件间的数据传输等,这些都不利于创造引人入胜的移动娱乐体验。

手持设备的存储是个挑战。目前,手持设备的硬盘不能完全跟上网络速度,只有解决这个问题高数据率移动服务才有可能得到广泛接受。由于人们花在移动设备上的时间越来越多,速度变得更加重要,他们希望电子设备能够像家里高速电脑一样执行多种任务。还有一个挑战是融合型产品。手机与电视的组合只是一个例子。制造商和设计公司需要开发新的融合设备来刺激消费者的购买兴趣。
移动娱乐设备市场的迅速变化,使OEM和设计公司必须迅速推出产品。他们在不停地寻找降低开发成本和复杂性的方法。另一个问题是小型化和集成。小型化对移动娱乐的"移动"部分非常关键,而高度集成可以使移动产品变得更小。更小和集成度更高的元件,可使OEM和设计公司有更多空间去开发"核心"功能,以实现新颖和有别于他人的应用。

以上这些挑战都需要利用多种新技术的组合来解决,DVB-H和便携设备的结合正是在这种条件下应运而生的一种解决方案。

DVB-H关键技术和优势

DVB-H是建立在DVB(数据广播)和DVB-T(传输)两个标准之上的标准。虽然DVB-H是两种技术的融合,但是如果仅依靠这两种技术并不能完全解决DVB-H所面临的问题。例如,DVB-T在手持设备上的性能还需要进一步改进;在功耗方面,电池供电的DVB-H终端要求射频接收和信道解调、解码部分的功耗小于100mW;由于蜂窝信道状况多变,DVB-T要对移动信道的C/N、移动信道的多普勒效应和抗脉冲干扰能力进行改进。为此,DVB-H增加了新的技术模块来解决上述问题,主要包括：可节省接收终端功耗和便于网络交换的时分复用技术时间分片;可为MPE增加额外前向纠错编码,提高系统的移动和抗脉冲干扰能力的MPE-FEC;可提高网络设计灵活性的4K模式;以及用来提高系统同步和业务访问速度的DVB-H TPS。

这些新技术可以满足DVB-H的特殊要求,例如：终端可以周期性地关掉部分接收电路来节省功耗;当漫游用户进入新区域后仍能顺利接收DVB-H业务;室内、室外、步行、乘车时,传输系统都可顺利接收DVB-H业务;在脉冲干扰环境中传输系统能减少干扰的影响;系统可提供足够的灵活性,以满足不同传输带宽和信道带宽的应用。

集性能、尺寸、功耗和成本优势之大成

DVB-H标准采用广泛应用的DVB-T标准地面广播网络,蜂窝电话也可以接收来自网络的IP数据,把蜂窝连接用作数据和互动应用的返回通道。在应用早期,DVB-H标准就在2G应用中已经采用了诸如飞思卡尔的射频晶体管作为电视广播端,用于数字和模拟超高频(UHF)广播。基于早期技术积累和创新,飞思卡尔又开发出了移动电视接收端。利用这种手持设备移动视频广播解决方案可在手持设备上接收数字电视节目,使移动互动视频和音频应用成为可能。

飞思卡尔DVB-H调谐器解决方案采用其W-CDMA收发器的直接转换、零中频(ZIF)的方法来实现低功耗,并可显著减少元件数量。直接转换架构不需要图像滤波器、低通滤波和I/Q解调即可重建信号(从两边分开信号),滤波器也比较简单。这样就可以延长电池寿命,减小设备尺寸,容易应用于DVB-H功能的手持设备解决方案。

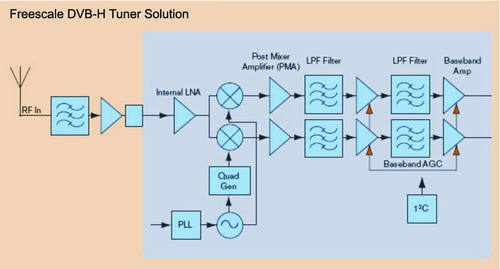

该解决方案能与飞思卡尔的蜂窝平台进行无缝集成,并可用于未来的融合式蜂窝平台。它具有诸多优势：更高的性能,改善接收质量;在强烈干扰等各种苛刻条件下也可以接收DVB-H服务;具有符合DVB-H标准实现方法的完善性能;实际上,它可以将DVB-H作为一个即插即用功能集成到任何移动设备中。图1为DVB-H技术平台结构图。



飞思卡尔的调谐器包括两款芯片：MC44CD02和MC44CD03,均支持DVB-H。MC44CD02工作频率为470-862MHz(UHF);MC44CD03为1665-1680MHz,中心频率为1667.5MHz、1672.5MHz或1677.5MHz。飞思卡尔DVB-H调谐器是为满足主要全球市场规格要求而设计的。工程师利用超低功耗调谐器集成电路可以为消费者开发经济有效的数字视频广播设备,实现"渴求功率"的手持应用的优化。

飞思卡尔产品应用层出不穷

近年来,飞思卡尔DVB-H方案被很多合作伙伴采纳,大量使用在各种基于DVB-H标准上的应用方案。例如,DiBcom与飞思卡尔联手开发的移动DVB-T前端解决方案参考设计是一种DVB-H多芯片模块,采用了飞思卡尔的DVB-H调谐器和i.MX31高速应用处理器,可支持与飞思卡尔无线平台的模块集成。该模块由飞思卡尔的MC44CD02直接转换调谐器和DiBcom的DiB7000-H信道解码器组成。这两款芯片已应用于业界大多数DVB-H终端,在总体性能方面建立了行业基准。该模块采用手机接收数字电视技术来实现移动电视功能;既能以低功耗实现精致的优质图像,又可获得无线媒体的流式服务质量。此外,该模块能够降低采购负担,加快产品上市,减小产品尺寸。使用这种调谐器,消费者可以获得DVB-H服务的最佳的接收质量。与传统调谐器相比,其功耗非常低(分别为270mW和650mW);RF端的复杂性非常低;在高速接收时,具有最佳的多普勒性能;支持DVB-H堆叠;符合CBMS的堆叠正在开发之中;可与飞思卡尔单核调制解调器蜂窝平台集成。

我们有理由相信,移动数字电视的出现可使我们在卫星/地面广播电视塔覆盖的任何地方实时收看正在广播的数字电视节目,无论是走在路上还是在行驶的车里。以前那种每逢重大体育或政治盛事便万人空巷的壮观场面将成为历史。
