一种新型OFDM系统频率和时间同步算法 |
| 发布时间:2007年2月2日 点击次数:89 |
| 来源:《电子元器件应用》 作者:平一帆 张海林 王皓 西安电子科技大学通信工程学院 |

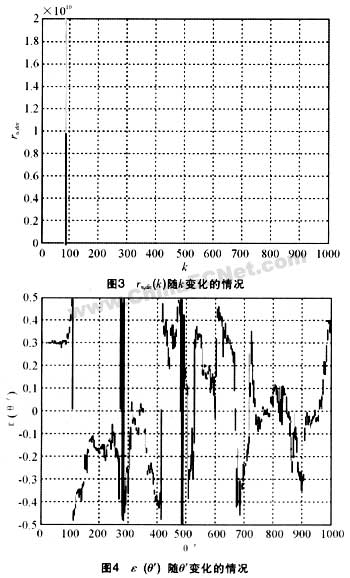

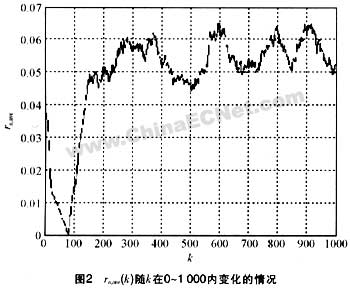

近年来,0fdm系统在无线通信领域引起了很大的关注[1]。这主要是由于移动环境中对高速率传输数据的需求日益增加,而高速率在无线信道中却比较难以获得。0fdm正是在这样一种需求下快速发展起来的,它能够抗频率选择性衰落,具有较高的频谱利用率,并且能被用来快速的执行fft算法。目前,它已经被成功的应用在dab(digital audio broadcast)、dvb (digital vedio broadcast)、无线局域网和非对称数字用户线系统中。 符号和频率同步算法 由于信道中的awgn能量相对于信号能量非常小,且由于无isi干扰的gi部分有xn(k一θ一τm)= xn(k一t一θ一τm),所以,上面的式子可以化简为: 此外,当最大多谱勒频移小于符号频率,且一个符号间隔内不存在时间选择性衰落时,则有: cn(k一θ,τm)=cn(k一t一θ,τm)。 由此可知,只有在nt+θ+τm+1时,rn,ave(k)才为零,而在其它点处都具有一定的值。但这点周围的值都具有比较小的幅度。为了进一步精确的找到这点,应进行下列运算: 图2所示是rn,ave(k)随k在0~1 000范围内的变化情况,在图中可以看出,当滑动平均的窗口长度为tg-τm时,只有点nt+θ+τm+1处的值为零,即点81处。 图3中的曲线表示的是rn,ave(k)随k的变化情况,从图中可以很准确的得到nt+θ+τm+2这一点的值。由于在这点之外的其它值相对于该点的幅度都非常小,所以,可以很精确的探测到该点的出现,该点的位置处于82。 图4中的曲线表示的是ε(θ′)随θ′变化的情况,根据θ′=θ即可求得频率偏移值ε。从图3中可以知道,当θ+τm+2为82时会出现极大点,又因为τm为60已知,所以,就可知道符号偏移θ为20。实际上,从图4也可以看出:当θ′=θ=20时,频率偏移ε=o.3。 结束语
|
|
|
|
|
