以增益选择引脚取代负输入,实现完善数字控制和1%增益精度

全球领先的单片机和模拟半导体供应商——Microchip Technology（美国微芯科技公司）近日宣布推出全新900 kHz可选增益放大器系列,以扩展其可编程放大器阵营。全新MCP6G0x系列包括MCP6G01、MCP6G02、MCP6G03和MCP6G04等型号,是第一款以增益选择引脚取代负输入引脚的放大器,有助于实现完善的数字增益控制,提高系统精度和动态范围。新款放大器可用作传统运算放大器的替代器件,单片机控制的放大器或独立增益模块,而不再需要使用内部电阻器,从而减少元件数量,缩小设计尺寸并降低成本。

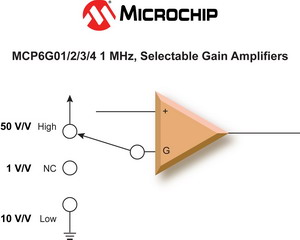

MCP6G0x放大器的低压工作范围在1.8 V和5.5 V之间,静态电流低至110微安,其增益带频宽积 (GBWP) 在10 V/V时为350 kHz,在50 V/V时为250 kHz,在1 V/V时为900 kHz。各款器件的增益误差均低于1%,远远低于采用昂贵1% 电阻器的传统运算放大器解决方案。设计人员只需利用单片机将增益输入引脚驱动至高电平、低电平或高阻态,或者把放大器直接连接至Vcc、Vss或No-Connect,使其作为运算放大器的替代器件或独立操作,便可选择1、10或50 V/V的增益。此外,当用户选择更高增益时,放大器会自动调节内部补偿,以更低电流提供更大带宽。

Microchip模拟与接口产品部营销副总裁Bryan Liddiard表示：“Microchip 此次推出MCP6G0x可选增益放大器系列,体现了Microchip一直致力于为数字时代创造低功耗模拟产品的宗旨。该系列可作为独立器件或单片机 (MCU) 控制的放大器来提供低功率效能;同时又适用于标准运算放大器的占位面积。此外,设计人员还可以借助该系列实现数字方式控制增益,有效改善系统精度和动态范围。”

MCP6G0x放大器的内部反馈电阻器的设计考虑了热梯度问题,因此能够减少由温度引起的增益误差。这些器件能够在更大的温度范围正常运作,适用于电池驱动的手持式电子设备,应用于工业、消费及医疗等领域。
