双运算放大器在高达36 V
宽电源电压范围提供低噪声

――小封装尺寸能够提高集成度

关于AD8599

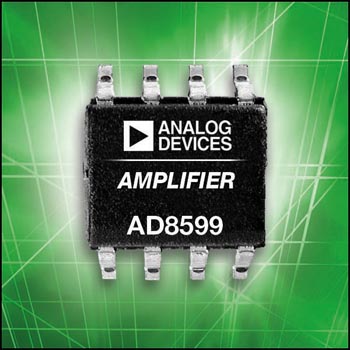

美国模拟器件公司（Analog Devices,Inc., 简称ADI）的AD8599双运算放大器适合于要求低噪声的医学、仪器仪表、自动测试设备（ATE）和其它工业应用,而无需牺牲精密度。AD8599作为业界唯一的在高达36 V宽电源电压范围内在1 kHz处具有1 nV/ÖHz电压噪声的双运算放大器,其电压噪声比标准放大器降低了80%。AD8599可提供与许多单运算放大器相同的封装尺寸,所以它能够大大提高集成度。

AD8599的低噪声和小尺寸封装特性使其容易使用。它适合于闭环增益,误差反馈放大器配置和互导放大器应用,例如传声器前置放大器,用于精密数模转换器（DAC）的缓冲器和光电二级管放大器。AD8599采用8引脚SOIC（小外形集成电路）封装,从而减轻了对印制电路板（PCB）尺寸的要求。AD8599还包含一个用于单位增益稳定的补偿电容器,所以节省了外部元件的成本。

iPolar制造工艺提高了增益稳定性

AD8599采用ADI公司拥有专利权的iPolar™高电压制造工艺,所以它能提供一流的精密度和增益稳定性。AD8599还具有3.5 pA/√Hz电流噪声和小于0.001%的失真,为了保持语音信号源、互导放大器（电流电压放大）和其它需要高闭环增益和稳定性的误差反馈放大器电路的最高精密度都需要上述两项指标。
