从有线USB向认证无线USB的转移

为实现从USB到认证无线USB的顺利转移,业界已定义了几种产品。这些产品涵盖了本机认证无线USB设备、设备线缆适配器、主机导线适配器,以及利用无线主机PCI/PCI-e适配器的类似EHCI的解决方案。

有多种方法可将目前的USB主机系统转移到认证无线USB。客户可使用基于PCI或PCI-e的认证无线USB附加卡,或使用主机导线适配器(HWA)解决方案。HWA将有线USB主机功能扩展成认证无线USB主机功能。换句话说,HWA通过USB转接器提供认证无线USB主机功能。

同样,现有的USB设备也可以连接到认证无线USB主机。设备线缆适配器(DWA)使客户能将其现有USB设备连到认证无线USB主机。DWA作为认证无线USB集线器,可实现各个USB设备与其下游端口的连接,并将有线USB流量转变成认证无线USB流量。

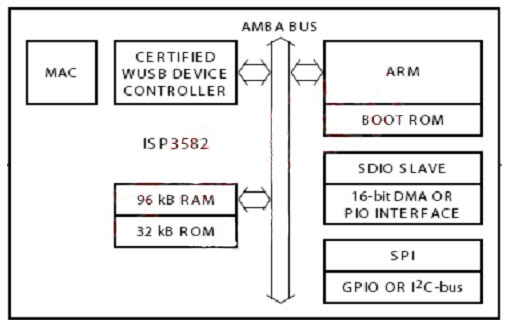

图1：NXPISP3582框图。

DWA可以用于外部集线器型应用中,但它并非针对嵌入式应用而设计。对嵌入式设备而言,DWA的性能不高,而且成本昂贵、尺寸大、功耗高。而对性能、成本、裸片尺寸和低功耗等指标都极其重要的嵌入式设计而言,认证无线USB本机设备控制器则是最佳的设计选择。NXP半导体公司(NXP Semiconductors)公司的首个认证无线USB产品就是本机认证无线USB设备控制器ISP3582。ISP3582直接向设备功能应用提供USB功能数据,它既不需要经由DWA获得额外的数据缓冲和调度,也不需要有线USB端口连接到DWA。

NXP半导体预计,有线USB设备和认证无线USB设备将在相当长的时间内共存,因此ISP3582继承了NXP有线USB设备特性和系统架构。它的软件堆栈类似于NXP有线USB设备控制器的软件堆栈,可为客户提供无缝的设计路径,以便轻松地从有线USB转移到认证无线USB。

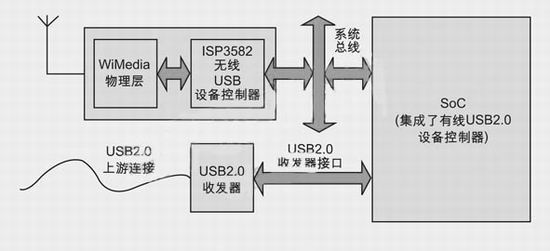

图2：无线USB和有线USB接口共存的系统框图。

基于ISP3582的设计说明

认证无线USB设备控制器ISP3582包含实现认证无线USB设备的所有构建块。这些构建块包括WiMedia介质访问控制器(MAC)、MAC-PHY接口、系统连接接口,并且它们全部被集成在尺寸为 7
