为今天的汽车电子">汽车电子产品选择最可靠的电容器,设计师需要仔细分析大量的器件参数和性能特点。接下来是考虑这些器件的工作环境以及特定目标应用。本文探讨了四种主要电介质电容器的特点 钽、铝电解、聚脂膜以及陶瓷。本文还介绍了电容温度系数、电容电压系数以及影响电容器选择的其他因素。

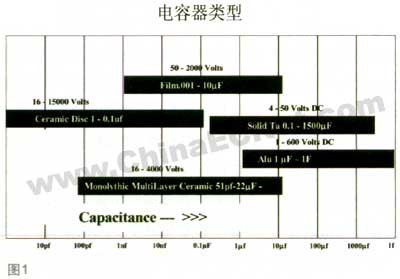

对于各种电容器电介质,需要注意到的第一点是,每一种电容器电介质都有典型的电容和电压范围(见图1)。但是,对于需要电容值约在0.1 F到10 F之间并且电压小于50V的应用,我们有若干选择。为了搞清楚不同类型电容器的性能特点,需要运用电容器的一些基础知识。

每种电容器的电容值都可以运用同一个方程式来确定：C=(K x A)/t。每种电容器电介质类型的电介质常数(K)是固定的。因此,对于给定的电容器电介质类型,电容量直接与电容器通电板表面面积(A)相关,并且与电介质厚度(t)成反比。电介质厚度还决定着电容器的耐压能力(额定电压)。

图3是电容器的工作原理图。等效串联电阻（ESR）是阻抗的主要部分,代表了电容器中的损耗。ESR值因温度、频率和电介质类型而异。绝缘电阻（IR）决定着在给定施加电压下电容器的直流漏电压。漏电流因温度和施加电压的大小而异。膜/陶瓷（静电）电容器的漏电电流通常比钽、铝（电解）电容器要低得多。

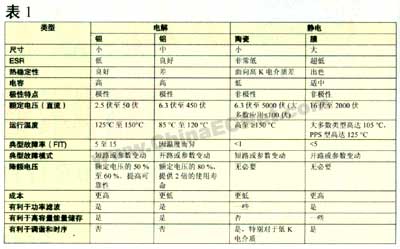

根据最常用的分类标准,电容器可分为两种基本构造类型。它们是静电（膜/陶瓷）以及电解（钽、铝)电容器。通常,静电电容器呈现非常低的ESR和阻抗,属于非极性器件。这意味着它们可以大批量组装并高速插入印刷电路板。电解电容器通常提供更高的电容值,但不是极性产品,因此必须以正确方向安装到板上。表1概括了这些电容器的基本特征。

但是,每一种电容器都有其独特的特征,即使在某一种电容器中,是否适合于给定应用还将取决于特定的电介质。例如,钽电容器没有磨损机构,特别适用于需要长寿命和高稳度的应用。运行温度每降低10℃,铝电容器的工作寿命将增加一倍,但是重要的是使它们远离洗涤剂。陶瓷电容器不需要浪涌电流抑制,但是需要针对高额定电压的器件实施高温点屏蔽。膜/箔电容器特别适用于高电流应用。金属化电容器拥有自我恢复功能,可以改善可靠性。

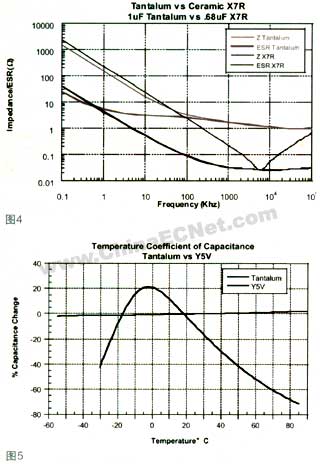

图4对拥有相似电容值的钽电容器和陶瓷电容器的ESR和Z值进行了比较。
