Catalyst半导体宣布为摄像/闪光模式的应用推出500mA电感式LED驱动器

CAT4134提供全集成摄像/闪光模式切换以减少外围元件

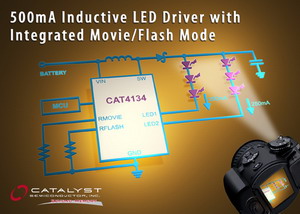

Catalyst半导体公司(美国纳斯达克股票代码：CATS)宣布,为摄像/闪光模式的应用推出大功率、500mA的电感升压式LED驱动器。这一新款CAT4134芯片集成了完整的摄像/闪光切换功能,让设计师能通过单一电阻精确设定所需的闪光和摄像模式,将外围元件的需求降至最低。CAT4134最多可驱动6颗白光/彩色LED,为工业视频照明、数码相机、闪光灯、LCD背光和其它大功率LED应用提供了高效而简化的设计。

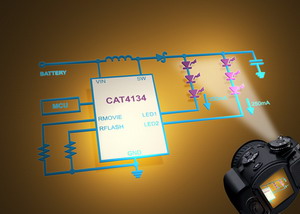

Catalyst半导体公司的新型电感式升压LED驱动器包含匹配的双输出通道,最大输出电流可高达500mA,输出电流的大小可通过RSET或RFLASH电阻来控制。当Flash输入脚为低电平的时候(摄像模式),LED电流由RSET决定;当Flash输入脚为高电平的时候(闪光模式),LED电流由RFLASH电阻决定。每个通道以恒流方式驱动串接的一至三个白光LED的亮度。CAT4134可支持低至3V的输入电压,十分适合应用在锂电池供电的产品中。

高频及低噪声的操作使CAT4134可以用小型的电感和陶瓷电容器而仍能够保持良好的效率(高达85%),这是对空间和功耗有着苛刻要求的应用的理想选择。

通过设定shut-down引脚可使CAT4134进入”零电流”的静态模式,这可进一步减少电池消耗。此外,CAT4134的软启动控制和电流限制功能可以提供短路和过热保护。特定的过压保护(OVP)引脚能让用户设定输出端口的最大输出电压。

Catalyst半导体的行销副总裁Scott Brown表示,“我们此次所发布的CAT4134──电感式LED驱动器,和我们最近发布的电荷泵器件──Quad-Mode(tm) CAT3636交相呼应,进一步强调了Catalyst半导体对提供各种LED 驱动技术的承诺。由于每个顾客都有各自独特的系统设计目标,Catalyst半导体的策略是同时提供电感式和电荷泵式两种架构的产品,为不同顾客的应用需求提供最佳解决方案。”


CAT4134产品特性
•  摄像和闪光模式操作
•  完全整合并可调节的摄像/闪光LED驱动电流
•  输出通道可驱动2、3、4或6个LED灯
•  LED大电流驱动(最大值为每通道250mA)
•  电源效率高达85%
•  12引脚 TDFN 3mm x 3mm封装



- 更多 -

售价和绿色封装供应

CAT4134采用3x3mm微型、12引脚、TDFN封装、其引脚为无铅哑面锡 (Matte Tin) 工艺,符合RoHS要求。订货代号为CAT4134HV2。10,000片的售价为$0.88美元/片,样片和评估板现已开始供应。量产交货时间为收到订单后的6～8周。
