德州仪器推出业界首款具有集成滤波器与 HV 同步功能的三通道视频放大器
高集成度特性可简化设计并节省板级空间与系统成本

日前,德州仪器 (TI) 宣布推出首款具有集成滤波器的视频放大器,该器件能够在同一芯片上同时处理模拟 RGB 信号与数字水平与垂直 (HV) 同步信号。与针对多种应用的传统放大器解决方案相比,这款新器件能够节省高达 80% 的板级空间,这些应用包括视频投影仪、专业视频、广播视频、计算机显示器、传统与数字电视系统等。此外,设计人员还可通过所有功能的 I²C 可编程性,获得更高的性能与最大的灵活性。（更多详情,敬请访问： www.ti.com/sc06174。）

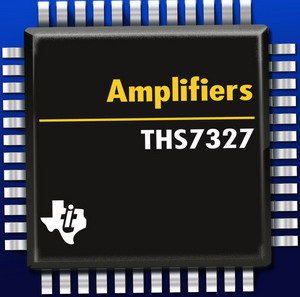

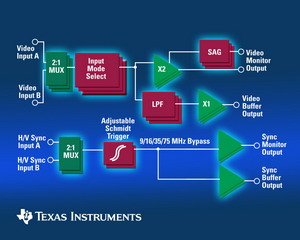

THS7327 集成了三个模拟视频通道与两个用于 HV 同步的数字通道,极大地简化了系统设计并减少了组件数量。其中,三个模拟通道采用单位增益缓冲,并能监控馈通路径 (feed-through path),以处理所有标准视频格式,如 RGB、YPbPr 与 CVBS 等。此外,设计人员还能通过放大器的 I²C 可编程功能获得较大的灵活性,这些功能包括：集成的二合一输入多路复用器,以实现多个视频源的切换;五阶抗假信号滤波器 (fifth-order antialiasing filter),可采用多个视频标准;以及输入偏置模式,包括 DC、DC 与电平转换、AC 与 AC 同步端钳位 (sync tip clamp),以实现与多个视频源的连接。

可编程滤波器与输入偏置模式不仅能够满足实施以下标准所需的所有通用模拟信号调节要求,而且还省去了 20 多个外部组件：

•    9 MHz 滤波器,用于 SDTV 视频,包括 CVBS、S-Video 与 480i/576i
•    16 MHz 滤波器,用于 EDTV 480p/576p 与 VGA 信号
•    35 MHz 滤波器,用于 HDTV 720p/1080i 与 SVGA 信号
•    75 MHz 滤波器,用于 HDTV 1080p 与 XGA/SXGA 信号
•    UXGA/QXGA RGB 信号,可以旁路滤波器,以提供 500 MHz 带宽及 1150 V/μs压摆率放大器,以对信号进行缓冲

每个具有集成可编程滤波器的模拟通道均可提供单位增益缓冲器,用于将信号输入视频解码器或视频模数转换器 (ADC),另外还提供了一个不带滤波器的独立通道,用于监控导通功能 (monitor pass-through)。该功能包括具有 SAG 校正功能的 6 dB 增益输出缓冲器、500 MHz 带宽以及 1300 V/μs 压摆率等特性。THS7327 采用 TI 专有 BiCom3补偿双极硅-锗工艺制造而成,能够在 2.7 V 至 5 V 的单电源下工作,通过消除传统设计所需的负供电,可以节省高达 50% 的电量。


THS7327 器件壮大了 TI 针对视频应用的广泛的高性能模拟与数字信号处理器 (DSP) 产品阵容,其中包括针对数字视频系统进行优化的达芬奇 (DaVinciTM) 处理器、TVP7000/1 三通道 8/10 位视频 ADC 以及 DLP® 技术。TI 能够为客户的视频设计提供硅芯片、软件、系统专业技术与支持,以帮助他们快速进入市场。
