采用 2mm x 2mm DFN 封装的超低 IQ、60mA 稳压升压型充电泵

凌力尔特公司（Linear Technology Corporation）推出采用紧凑型 2mm x 2mm DFN 封装的稳定升压型充电泵 LTC3221/-3.3/-5。LTC3221 系列器件具有 60mA 的输出电流和突发模式（Burst Mode®）工能，仅消耗 8uA 的超低静态电流，从而延长了便携式应用的电池工作时间。LTC3221 具有可调输出电压和 1.8V 至 5.5V 的宽输入电压范围，最高输出电平不大于可用输入电压的两倍。LTC3221-3.3 从最低 1.8V 的输入电压产生一个稳压的 3.3V 升压输出，而 LTC3221-5 可从最低 2.7V 的输入电压产生 5V 输出。LTC3221 系列器件兼有低静态电流和稳压输出，除了适用于两节通用 AA 电池至 3.3V 电源的转换或锂离子/聚合物电池至 5V 电源的转换外，还非常适用于低功率存储器备份电源、汽车传感器、RF 发送器和手持设备。
LTC3221/-3.3/-5 的 600kHz 高开关频率允许使用纤巧外部陶瓷电容器，从而节省了空间和成本。少外部组件（在 VIN 和 VOUT 引脚各需要一个浮动电容器和两个旁路电容器）和扁平 DFN 封装可为空间受限应用组成极其紧凑的解决方案。LTC3221/-3.3/-5 的其它特点包括在停机和短路保护时负载与输入断接。
采用扁平 6 引线 DFN（2mm x 2mm x 0.75mm）封装的 LTC3221EDC、LTC3221EDC-3.3 和 LTC3203EDC-5 现已供货。以 1,000 片为单位批量购买，每片起价为 1.60 美元。

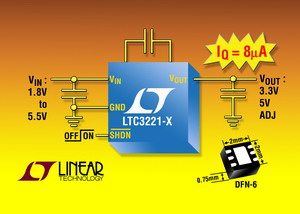

照片说明：超低 IQ 稳压 60mA 充电泵
性能概要：LTC3221/-3.3/-5
•    超低功率：8uA 静态电流
•    稳压输出：3.3V
