产品说明：

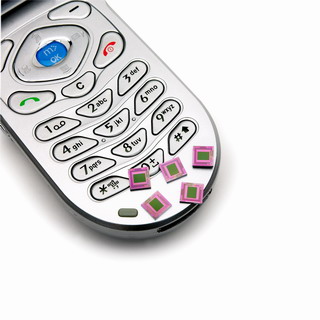

ADCC-3100通过较少的像素捕获更多的光线,使更薄的手机设计成为可能,从而有效地解决了SFF的技术挑战。其在芯片上的图像处理技术不需要增加占用空间、消耗大量功率的配套芯片,同时降低了系统处理开销、设计复杂性,缩短了投放市场的周期。ADCC-3100比铅笔上的橡皮头还要小,可以简便地存放在6.0mm×6.0mm×4.5mm小型轻薄的摄像模块中。

ADCC-3100的核心采用Avago Technologies（安华高科技）增强型像素和阵列结构及图像信号传输处理技术,大幅度提高了照片的图像质量。增强型像素结构可以降低暗电流和噪声,并且消除镜头阴影的影响,可与CCD传感器相抗衡,在弱光下实现突破性的CMOS传感器的性能。由于2.2μm×2.2μm像素,ADCC-3100的3D像素电场修整技术使每个像素对亮度特别灵敏。该产品通过强大的8×8像素binning,扩大了像素灵敏度。

ADCC-3100传感器在SXGA分辨率为1280×1024像素时,每秒可撷取15帧图像,而在640×480像素的VGA模式下每秒则可撷取30帧图像。
