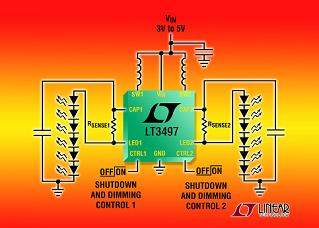

凌力尔特公司(Linear Technology Corporation)日前推出双路、全功能、升压型DC/DC转换器LT3497,该器件从锂离子电池输入驱动多达12个白光LED。其高效率、固定频率工作确保一致的LED亮度和低噪声并最大限度地延长电池寿命,由于有片上肖特基二极管,因此无需外部二极管,从而节省了成本和空间。True Color PWMTM调光实现高达250:1的调光范围,而LED没有任何颜色改变。LT3497的两个独立转换器能够用2.5V至10V的输入电压驱动不对称的LED串(每个转换器多达6个串联LED)。其3mmx2mm DFN封装和纤巧外部组件可为空间受限的手持式应用组成占板面积非常紧凑的解决方案。

    LT3497的2.3MHz恒定开关频率使设计师能够最大限度地减小解决方案占板面积和开关噪声。其2.5V至10V的输入电压范围使该器件能够用于由单节或两节锂离子电池供电的手持式应用以及由5V固定输入供电的应用。高端电流检测允许用单线驱动每个LED串。LT3497起一个恒定电流源的作用,负责向每个白光LED输送相同的电流,而不受LED正向压降波动的影响(该压降会随着温度、制造容差和老化而变化),从而确保了均匀的LED亮度。尽管两个独立的升压型稳压器在同一个芯片上能够驱动非对称LED串,但每个LED串都有独立的调光和停机控制。其它特点包括内部软启动/浪涌电流限制和LED开路保护。LT3497兼有高效率、通用性、低噪声和极小的解决方案总体占板面积,非常适用于各种外形尺寸纤巧却需要很多白光LED的背光照明应用。

    LT3497采用3mmx2mm DFN-10封装,有现货供应。以1,000片为单位批量购买,每片起价为1.70美元。

    性能概要：

    用3V电源驱动多达12个白光LED(每个转换器6个串联LED)

    两个独立的升压型转换器能够驱动非对称LED串

    对两个LED串进行独立的调光和停机控制

    高压侧检测允许每个转换器采用“单线式电流源”

    内部肖特基二极管

    LED开路保护(32V)

    2.3MHz开关频率

    ±5%基准准确度

    VIN范围：2.5V至10V

    两个转换器都具有较宽的250:1 True Color PWM调光范围

    每个转换器仅需1μF输出电容器

    采用3mmx2mm 10引脚DFN封装
