面临IEEE 1588标准的挑战而需要进行精确时钟同步的下一代工业控制和自动化系统设计人员现在可以采用首款8端口交换开发板来加速他们的互联设计。电路板结合了来自Altera公司、国家半导体公司以及德国设计和IP供应商MorethanIP(MTIP)公司的器件和知识产权(IP),为最终产品提供了必需的关键功能。

    新的参考电路板支持在亚微秒精度的大范围应用中快速实施IEEE 1588标准。达到这一精度等级对满足工业互联市场上严格的通信延时和服务质量(QoS)要求非常关键。其目标应用包括采用Ethernet/IP、ProfiNet、以太网Powerlink以及其他以太网协议工业标准的交换机等。

    据ARC咨询集团的“2005年工业以太网世界展望”,2006年工业以太网交换机市场大约为325,000台,年度复合增长率(CAGR)达到49%。这一市场大量采用了基于IEEE 1588的技术。

    参考板包括符合IEEE 802.3标准的10/100Mbps以太网介质访问控制器(MAC),支持IEEE 1588第1版和第2版透明端对端(E2E)和点对点(P2P)时钟排序。它以很少的引脚数量提供大量的端口,以及RMII接口和可编程上行链路。由于电路板采用了MorethanIP为Altera Stratix II和Cyclone II FPGA (http://www.altera.com/morethanipaltera)提供的最新IP内核,因此,IEEE 1588标准第2版在2007年上半年完成后,设计人员可以马上更新其设计。

    MorethanIP的CEO Francois Balay说：“这一参考板大大简化了交换产品的设计,非常灵活。电路板完全符合规范,帮助设计人员迅速启动新产品的设计工作。”

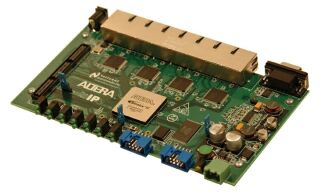

    目前的电路板采用了Altera的Stratix II器件,使用国家半导体公司的4个DP83849双端口物理层收发器。这一高速工业互联设计具有精确的时钟同步所需的的低确定性延时,并采用国家半导体公司已经申请专利的Flex-Port交换技术,可实现全集成距离延长、介质转换和硬件失效备份切换等。国家半导体公司的低泄漏补偿稳压器为FPGA和收发器供电。今后的型号将使用Altera的低成本Cyclone系列FPGA器件。

    Altera亚太区市场总监梁乐观说：“以太网交换机生产商现在可以采用由灵活的可编程逻辑构成的全集成交换解决方案。完全在Altera FPGA中实现符合IEEE 1588的全集成8端口交换机,我们由此做到了对工业市场的承诺。该电路板缩短了开发时间,使您的设计能够适应多变的市场需求。”

    参考板目前价格为995美金,含有MorethanIP提供的IP许可。
