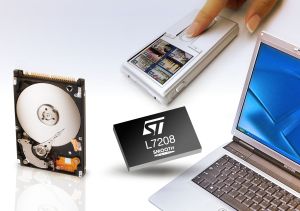

意法半导体(ST)日前推出一款尺寸紧凑的高集成度硬盘驱动(HDD)电机控制器芯片,该产品的目标应用为MP3和视频播放器等便携消费电子产品的1.8英寸以及1.8英寸以下的硬盘驱动器。新产品L7208 HDD电机控制器集成了控制和驱动HDD主轴电机和音圈作动器所需的全部电路,包括所需的全部功率FET(场效应晶体管)器件,其设计目的是为了节省电路板的空间,最大限度地降低驱动器的耗电量。

    基于一个灵活的能够最大限度地降低材料成本(BOM)的数字架构,L7208能够降低制造商的生产成本,使控制器芯片可用于各种基于HDD的产品。新IC包含两项创新技术： 第一项是Smooth Drive伪余弦数字驱动技术,该项技术是ST为降低主轴电机产生的噪音专门开发设计的,对于以静噪工作为导向的消费电子设备应用;第二项技术是一个自由坠落传感器接口。

    在包括高能效睡眠模式在内的各种工作模式下,驱动器的功耗十分低,从而能够延长应用产品的电池使用时间。AB类输出级无死区,交越失真达到最低限度,功率FET输出峰流最大0.5A。芯片语音线圈部分包括一个电流命令及磁头载入/载出电路专用的14位数模转换器(DAC)。

    除Smooth Drive特性外,主轴电机部分还包含主轴电机限流电路、启动位置检测电路和主轴电机省电模式减速电路。L7208是寄存器控制的,通过一个50MHz串行总线连接到主机系统。片上集成的辅助功能包括一个内部隔离FET晶体管、一个10位模数转换器、可编程稳压器、一个碰撞传感器电路和多个电压监控器。该芯片采用ST经过现场证明的双极-CMOS-DMOS(BCD)制造技术,在同一个芯片上集成数字电路、精确的双极模拟电路、高效的功率FET晶体管。

    ST的HDD电机控制器产品系列还包括L7207,该产品的固件兼容L7208,用于笔记本电脑等便携产品的5V硬盘驱动器和台式计算机的12V硬盘驱动器。 L7208 HDD电机控制器芯片采用超薄的LGA封装,样片于2006年10月上市,单价15美元。
