日前,继AVS标准成为我国音视频信源编码国家标准后,上海龙晶微电子有限公司基于我国自主AVS标准推出了国内第一款具有完全自主知识产权的高清电视解码芯片DS1000。该芯片的出现,标志着我国自主AVS标准的产业化进程,即将真正进入轨道。

    DS1000完全支持AVS1.0视频标准的基准Profile,支持4.0和6.0级别的标清和高清视频解码,仅运行在150MHz以下,就可以完全胜任高清视频解码的需要;DS1000支持灵活的外存配置,高清解码需要32MB SDRAM,单独标清仅需8MB SDRAM;支持灵活的视频输出格式,支持3:2上拉和多种播放模式,支持用户数据提取,具有很好的容纠错能力;DS1000设计采用了上海龙晶微电子有限公司完全自主开发的32位嵌入式微控制器和可编程固件,在增强了产品开发灵活度的同时,进一步降低芯片成本。

    在系统方面,DS1000芯片采用10比特并行输入接口,最大输入比特率可达260Mbps,支持传输流(TS),打包视频基准流(VPES)和视频基准流(VES)的输入,支持硬件PCR提取以及PCR时钟恢复,支持32个PID滤波器,支持硬件PTS/DTS提取;采用与标准flash接口兼容的16位异步主机接口,可为外部音频解码提取PES数据,可用于解码器固件下载和寄存器编程,可通过主机接口从其他系统芯片输入压缩数据。

    DS1000是提供全面数字电视解决方案的核心器件,可广泛的用于卫星直播,有线和无线数字电视广播,以及网络IPTV的数字电视机顶盒解决方案,具有不可估量的市场价值。

    目前,上海龙晶微电子有限公司正积极的推动DS1000在AVS产业的市场化进程,并进一步开发可用于移动或手机电视的低功耗,小体积的AVS标准解码芯片,预计可在2007年初提供芯片的工程样品。

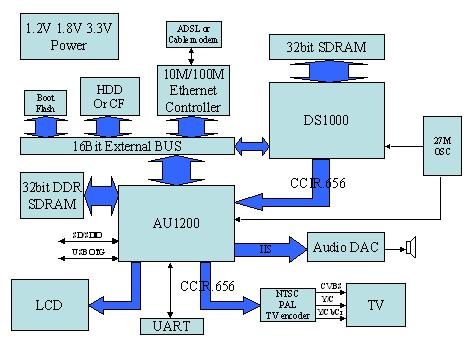

    采用DS1000的IP机顶盒参考设计

    上海龙晶微电子有限公司同时提供了基于DS1000解码芯片和AMD AU1200微处理器芯片的参考设计。AU1200负责嵌入式操作系统和控制,并具备TCP/IP、电源管理和MPEG 1/2/4解码功能,而DS1000负责AVS解码。

    AU1200通过主机接口访问DS1000的内部寄存器,主机接口为异步总线时钟的16bit SRAM。AU1200通过ADSL或者同轴线modem连接至网络并接收数据。如果是MPEG1/2/4格式,AU1200可负责解码,如果是AVS流,DS1000将负责解码并传回AU1200的CIM接口。AU1200可负责将解码信号连同OSD等处理一起送至电视信号输出。

    以下是龙晶官方给出的该参考设计特性：

    ·硬件视频加速引擎在D1分辨率、30fps刷新率下支持AVS1.0, MPEG1, MPEG2, MPEG4, H.263, WMV9

    ·音频软件解码器支持目前主流的恶音频格式

    ·该方案具有很好的适应性和可灵活性

    ·基于500MHz MIPS内核并带有MMU单元,可以适应目前主流的嵌入式操作系统(WinCE, Linux等).

    ·IDE接口支持PIO mode4和multiword simple DMA,数据传输速率达80Mbps

    ·10/100M以太网控制器,使用ADSL或者Cable modem

    ·CVBS、S-video和复合信号输出

    ·32位LCD控制接口可轻松支持各种LCD模块

    ·立体声输出

    ·高速USB2.0和OTG.

    ·用于功能扩展的SD/SDIO/MMC控制

    ·在1.2v和1.8v核心电压实现低功耗
