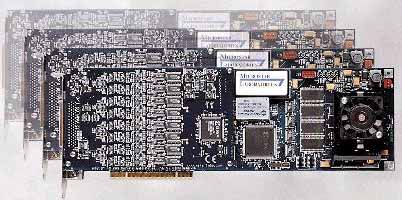

数据采集处理器(DAP)板和系统(用于数据采集和控制)的制造商Microstar Laboratories公司,今天宣布推出一款新的DAP 5380a/526的中型DAP板,内含英特尔奔腾233MHz处理器,带有16个模拟输入,能够以每通道每秒800k的速度采集14位数据,并可以多板结合使用。

　　同步采样

　　DAP 5380a/526能进行8通道同步采样,每个通道的采样速率达625k/s,每秒样品总吞吐量达500万。如果需要更快的速度,则可选择一种4通道的模式,这种模式能进行4通道同步采样,采样速度为每通道每秒800k,而每秒的最大样品吞吐量为320万。DAP 5380a/526的缓存为128MB,采用DMA总线主控来给PC传输数据,每秒可传输320万个采样单位。

　　同步

　　8通道以上的同步采样还可利用内置同步的功能。如果需要16个同步输入,每个都要求每秒625个采样数据,那么就可以使用两块同步的DAP 5380a/526,安装在同一台电脑里,这样每秒的样品吞吐量总计就达到10M(如果采用两块DAP 5400a/627,每秒样品总计吞吐量就可翻倍至20M)。你也可以通过联网同步使用更多数量的DAP板。

　　网络

　　DAP 5380a/526内含233MHz奔腾处理器,可运行DAPL(一个面向数据采集和相关控制功能的多任务实时操作系统)。你可以在电脑上通过简单软件或者用其它所知道的方法控制这一功能。板上智能部件不仅能够通过本地PC延迟来保护应用环境中的对时间要求严格的部件(Onboard intelligence not only protects the time-critical parts of your application from local PC delays),还可以在一个独立于其它网络延迟的平行DAP-DAP网络上实现网内不同电脑的硬件同步。有些客户就拥有这种带数百个通道的系统。

　　行业标准软件

　　你可以在电脑上通过一个叫做DAPstudio的Windows程序来配置并控制任何DAP,也可以下载一个完整版的DAPstudio程序进行自己试用。DAP工具标准有很多选项,可以替换那些采用你可能知道的程序的开发方式。有了这些选项,你可以通过LabVIEW, DASYLab, MATLAB, C++, VB和任何使用DLL的程序来配置并控制任何DAP。

　　开发一种应用

　　DAP板采集数据的同时,将模拟信号转换成数字信号,并通过你在电脑上用DAPstudio预先设定的虚拟管道将之转换成数据流。处理器将数据从一个管道传输到另一个管道,同时进行你所设定的操作：仍然是通过DAPstudio设定的。一次典型的程序可能需要进行6或7此这样的来自100多个DAPL指令的板上操作,是为应用而配置DAP。接着你就可以在网络中的任何一台电脑上运用DAPstudio来运行你的程序,而不需要定制编程或者其它软件。

　　结论及计划

　　有了Microstar Laboratories公司新的5380a/526 型DAP板,你可以很容易地构建高通道数的采集系统,来运行同步输入采样了。运用一个叫做DAPstudio的Windows应用程序来配置这种DAP板,并在最终应用时使用行业标准软件。你还可以只用DAPstudio就完成整个应用。DAP 5380a/526售价3995美金。
